• 美国OptoDiode红蓝增强型光电二极管,硅红蓝探测器,TO-18

    详细信息

     型号:ODD-1、ODD-1W、ODD-1B

    Opto Diode红蓝增强型探测器低电容,400-740nm



    Opto Diode提供高质量的标准和定制的可见光谱硅光电二极管。我们有各种各样低暗电流和低电容的器件。400-740nm光电探测器可以在400-740nm之间的响应,我们生产的红蓝增强型探测器适用于许多应用。对于大批量的需求,您可以直接找我们订购。

    Opto Diode光电二极管存储和操作温度范围为-55°C至100°C,*高结点温度100°C,引线焊接温度260°C。Opto Diode可见光增强型探测器总共有14个型号,有效面积为1~42mm²,用三种方式进行密封包装,这三种方式分别是TO-5、TO-8、TO-18。Opto Diode可见光增强型探测器有低暗电流、低电容、圆形有效区域、芯片尺寸可以优化等特点,优化的芯片尺寸可以获得*大的信号。

    Opto Diode可见光增强型探测器是增强型光电二极管,红色增强型光电二极管标准品的波长为632nm,蓝色增强型光电二极管标准品的波长为450nm。对于红蓝增强型探测器的其他波长可以找我们定制,蓝色增强型探测器波长为450nm时灵敏度*小值是0.2A/W,典型值是0.28A/W。红色增强型探测器波长为632nm时*小值是0.35A/W,典型值是0.4A/W。

    Opto Diode光电二极管型号:

    ODD-1、ODD-1W、ODD-1B和ODD-1WB在25°时的光电特性

    TO-18封装、低成本格式、低暗电流、低电容。

    活动区域是1.35mmx0.76mm时, 活动区域的典型值是1mm²。VR=10V时暗电流的典型值是0.2nA,*大值是1nA。当电阻的电流为IR=10µA时,反向击穿电压*小值是25V,典型值是60V。VR=10V测试条件下,上升时间典型值为8纳秒,*大值是15纳秒。在Vf=1V时,串联电阻的典型值为25欧姆,*大值是60欧姆。ODD-1、ODD-1W、ODD-1B和ODD-1WB的特点一样,除了灵敏度和电容不一样。ODD-1B和ODD-1WB在450nm的波长下灵敏度*小值是0.2A/W,典型值是0.28A/W,当电阻的电压是VR=10V时,电容*大值是2pF,典型值是0.5pF。ODD-1和ODD-1W在632的波长下灵敏度*小值是0.36A/W,典型值是0.40 A/W,当电阻的电压是VR=10V时,电容*大值是2pF,典型值是0.2pF。


    ODD-12W、ODD-12WB(红蓝增强型探测器)在25°时的光电特性

    TO-8密封封装、圆形有效区域、低电容。

    在直径为4mm测试条件下,活动区域的典型值是12mm²。在VR=10V测试条件下,暗电流的典型值是3nA,*大值是7nA。在电阻的电流为IR=10µA测试条件下,反向击穿电压*小值是25V,典型值是60V。在电阻的电压为VR=10V测试条件下,电容的典型值是25pF。在VR=10V测试条件下,上升时间典型值为15纳秒。在Vf=1V时,串联电阻的典型值为35欧姆,*大值是100欧姆。ODD-12W和ODD-12WB除了灵敏度不一样,其他都一样,ODD-12W在632nm的波长下灵敏度*小值是0.35A/W,典型值是0.40 A/W,ODD-12WB波长为450nm时灵敏度*小值是0.2A/W,典型值是0.28A/W。



    ODD-15W、ODD-15WB红蓝增强型探测器在25°时的光电特性

    TO-5密封封装、优化的芯片尺寸以获得*大的信号、低电容。

    在6.27mmx2.52mm测试条件下,活动区域的典型值是15.8mm²。在VR=10V测试条件下,暗电流的典型值是4nA,*大值是10nA。在电阻的电流为IR=10µA测试条件下,反向击穿电压*小值是25V,典型值是60V。在电阻的电压为VR=10V测试条件下,电容的典型值是30pF。在VR=10V测试条件下,上升时间典型值为20纳秒。在Vf=1V时,串联电阻的典型值为35欧姆,*大值是100欧姆。ODD-15W和ODD-15WB的特点一样,除了波长的灵敏度不一样,ODD-15W波长为632nm时灵敏度*小值是0.35A/W,典型值是0.4A/W,ODD-15WB波长是450nm, 灵敏度*小值是0.2A/W,典型值是0.28A/W。



    ODD-42W、ODD-42WB红蓝增强型探测器在25°时的光电特性

    TO-8密封封装、优化的芯片尺寸以获得*大的信号、低电容。

    在9.91mmx4.28mm测试条件下,活动区域的典型值是42mm²。在VR=10V测试条件下,暗电流的典型值是11nA,*大值是25nA。在电阻的电流为IR=10µA测试条件下,反向击穿电压*小值是25V,典型值是60V。在电阻的电压为VR=10V测试条件下,电容的典型值是85pF。在VR=10V测试条件下,上升时间典型值为35纳秒。在Vf=1V时,串联电阻的典型值为35欧姆,*大值是100欧姆。ODD-42W和ODD-42WB只有灵敏度不一样,ODD-42W波长为632nm时灵敏度*小值是0.35A/W,典型值是0.4A/W,ODD-42WB波长为450nm时灵敏度*小值是0.2A/W,典型值是0.28A/W。



    ODD-5W、ODD-5WB、ODD-5WBISOL、ODD-5WISOL在25°时的光电特性

    TO-5密封封装、圆形有效区域、低电容。

    在直径为2.52mm测试条件下,活动区域的典型值是5mm²。在VR=10V测试条件下,暗电流的典型值是1nA,*大值是3nA。在电阻的电流为IR=10µA测试条件下,反向击穿电压*小值是25V,典型值是60V。在电阻的电压为VR=10V测试条件下,电容的典型值是11pF。在VR=10V测试条件下,上升时间典型值为10纳秒。在Vf=1V时,串联电阻的典型值为35欧姆,*大值是100欧姆。ODD-5W、ODD-5WB、ODD-5WBISOL、ODD-5WISOL的特点一样,除了灵敏度不一样,ODD-5W和ODD-5WISOL在632nm的波长下灵敏度*小值是0.35A/W,典型值是0.40 A/W,ODD-5WB和ODD-5WBISOL在450nm的波长下灵敏度*小值是0.2A/W,典型值是0.28 A/W。



    ODD-1型号光电特性图

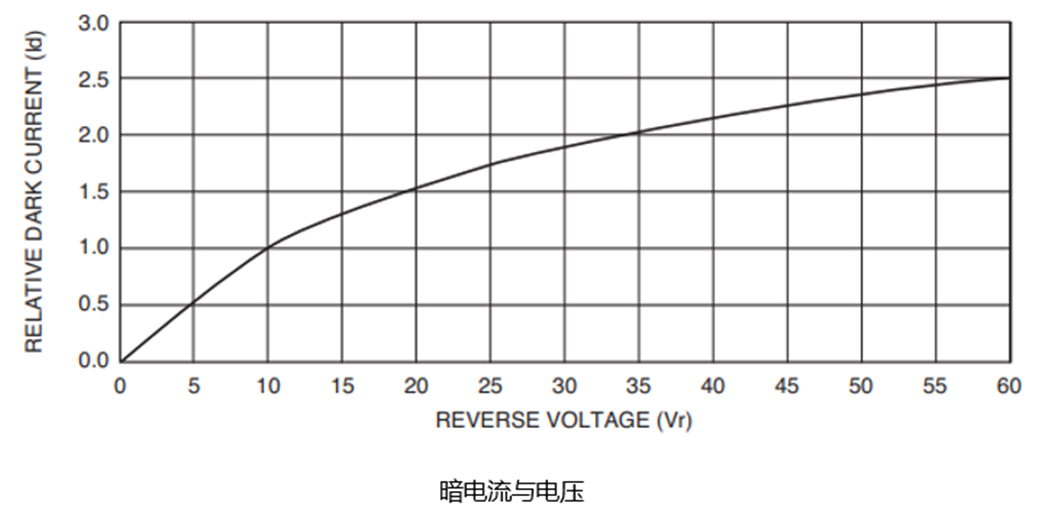

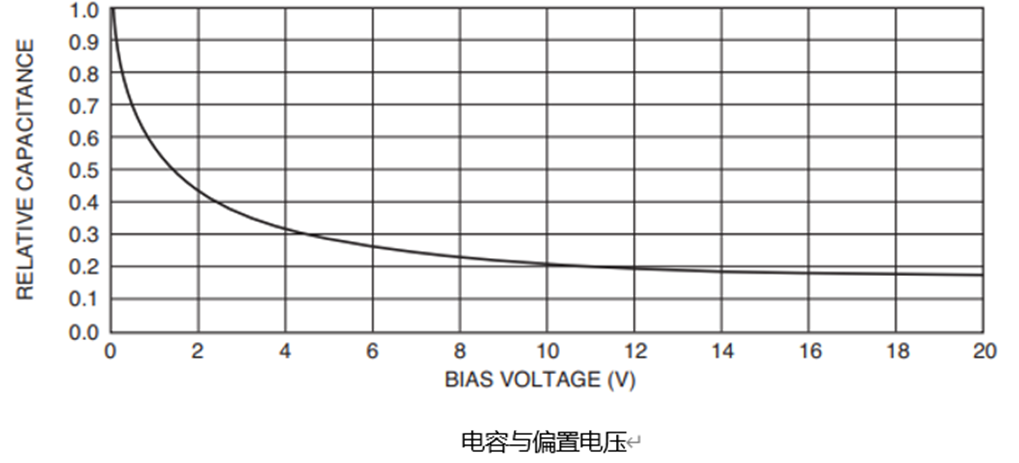

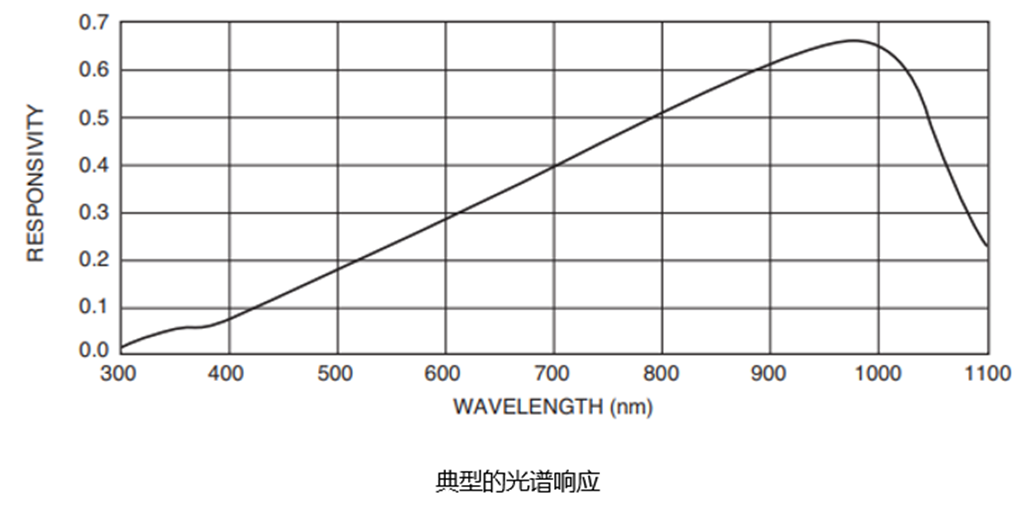

    从电容与偏置电压图中可以看到电容与偏置电压成反比,电容随着偏置电压的增大而减小。从典型的光谱响应图中可以看到灵敏度随着波长增加而变大,当波长达到980nm左右,灵敏度达到*大值。当达到*大值后,灵敏度会随着波长增加而减小。从暗电流与电容关系图中,可以看到暗电流随着电压的增大而增加。想知道更多型号的光电特性图,可以联系我们。
