Optodiode高功率发光二极管，LED

可见光高功率发光二极管特征

-窄光束角

-方便的TO-39封装，带引线

-密封封装

OD-469L可见光高功率发光二极管

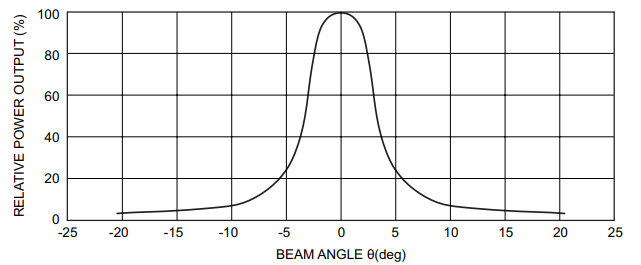

OD-469L可见光高功率发光二极管在IF=350mA测试条件下，总功率输出*小值是80mW，典型值是170mW;主发射波长*小波长为465nm,中心波长是470nm，*大波长是475nm;光谱带宽为50%即22nm；半强度光束角典型值为7度，正向电压典型值是3.2V,*大值是3.8V。在IR=2uA测试条件下，反向击穿电压*小值是5V。

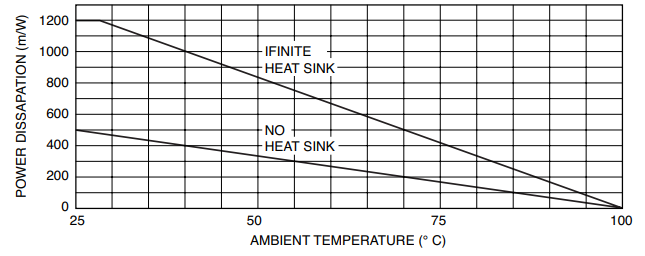

OD-469L可见光高功率LED功耗(无限散热器)是1000mW，连续正向电压350mA，峰值正向电流（1/10占空比@1kHz）为2A。反向电压5V，引线焊接温度260°C。

存储和工作温度范围为-55°C~100°C，*高结点温度125°，热阻1典型值是150°C/W,热电阻2典型值是60°C/W。通过在静止空气中测量，通过引线的热量传导*小，将传热降至*低。空气快速循环，使外壳温度保持在25°C。

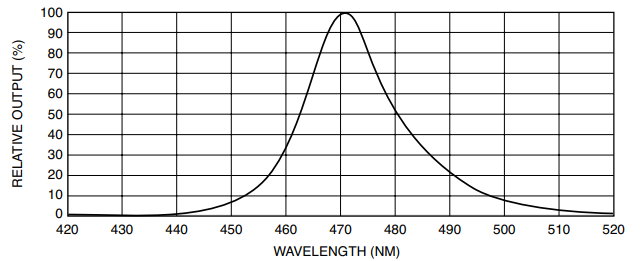

光谱输出

可见光发光二极管

标准和定制彩色Optodiode LED具有高效率，适用于需要辐射测量和紧凑光谱带宽的应用。

OD-685C可见光发光二极管特征

-具有卓越效率的贴片发光二极管

-辐射强度分类

-紧凑的光谱带宽

-坚固耐用的减小基底面封装

-提供卷带

-宽工作温度范围：-40°C至+125°C

-应用于生物分析、健康、科学、医疗等方面

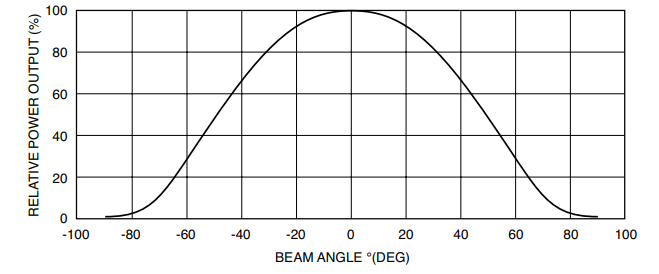

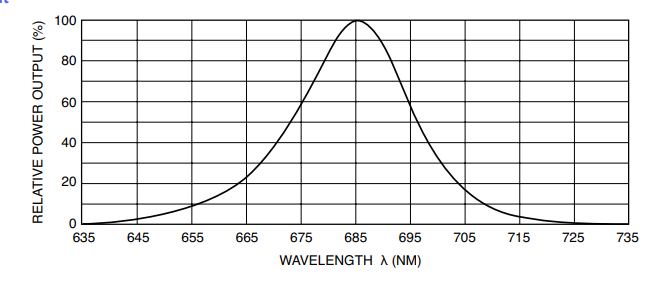

OD-685C可见光发光二极管25°C时的光电特性，在IF=20mA测试条件下，正向电压典型值时1.8V，*大值是2.2V；辐射功率*小值是1.0mW，典型值是2.0mW;辐射效率典型值是56%，峰值波长是685nm,光谱带宽50%时典型值是30nm。在IR=10uA测试条件下，OD-685C可见光LED反向击穿电压*小值是5V,典型值是10V。IFP=20mA测试条件下，上升时间100纳秒，下降时间40纳秒。功耗120mW，连续正向电流50mA，峰值正向电流1100mA，存储和工作温度范围-40至+125°C。

OD-624L可见光高功率发光二极管

OD-624L可见光高功率发光二极管在IF=350mA测试条件下，总功率输出*小值是80mW，典型值是170mW;峰值发射波长典型值为635nm;光谱带宽为50%即22nm；半强度光束角典型值为7度，正向电压典型值是2.3V,*大值是3.0V。在IR=5uA测试条件下，反向击穿电压*小值是10V。

OD-624L可见光高功率LED连续正向电流500mA，反向电压10V，引线焊接温度260°C。

存储和工作温度范围为-55°C~100°C，*高结点温度115°，热阻1典型值是150°C/W,热电阻2典型值是60°C/W。通过在静止空气中测量，通过引线的热量传导*小，将传热降至*低。空气快速循环，使外壳温度保持在25°C。


*大额定热降额曲线和典型辐射方向图与OD-469L一样。

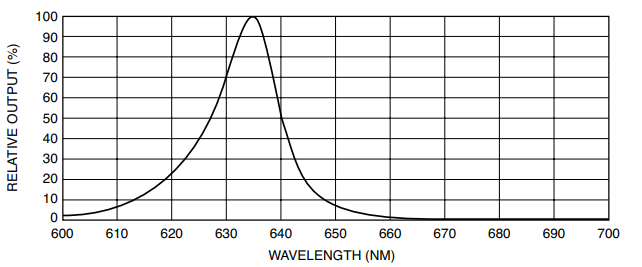

光谱输出
