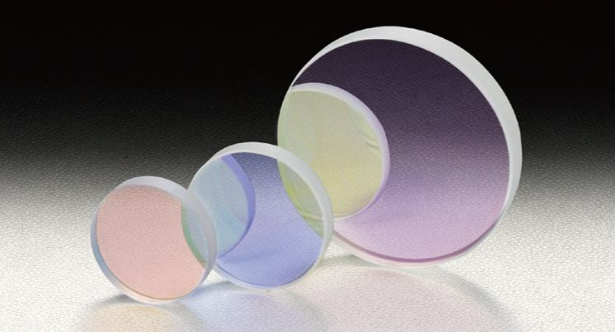

西格玛光机平板分光镜 波长范围250-1800nm



       - 超宽带谱区用（PMH）产品包含了从紫外到红外的宽谱区，有不同谱区的4种半反射镜系列产品。宽谱区用（PSMH）产品有可见光用，近红外用，通信红外用这三种半反射镜的系列产品。
       - 由于使用多层电介质膜，几乎没有因为膜系的吸收产生的光量损失，可以有效的进行分束光线。
       - 由于P，S偏光特性相差不大，用于激光光源或直线偏光的光源时，也可以正常地光量分束。（注意参照）
       - 由于是平板型半反射镜，透过基板时产生的波长分散或色差很小，重量也比较轻。
       - 有不使光束产生变形的平行平板型，和因反面反射产生鬼影或干涉的影响很少的楔型平板两种类型。

超宽带/宽带多层电介质膜平板半反射镜PMH/PSMH的信息：
       - 承接制造产品目录之外的尺寸或波长，分束比的分光平片。
       - 要求保证反射波面型精度或透过波面精度时，请联系我们。
       - 楔型半反射镜*厚的地方，印有指向入射表面的箭头符号。

日本西格玛光机PMH/PSMH超宽带,宽带平板半反射镜注意：
       - 使用激光等的直线偏光时，反射率或透过率随偏光方向变化。如果要调整分束比为1：1时，请45°倾斜偏光方向或使用圆偏光。
       - 由于基板的折射率和厚度的作用，透过光的光路相对于入射光会平行移动数mm。（楔型半反射镜在平行移动的同时光束大约偏角30分）
       - 用于45°之外的入射角时，透过率波长特性将产生变化。
       - 不能辨别反射镀膜面位置时，请使用基板侧面的箭头符号确认。
       - 入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。

日本西格玛光机PMH/PSMH超宽带,宽带平板半反射镜外形尺寸：

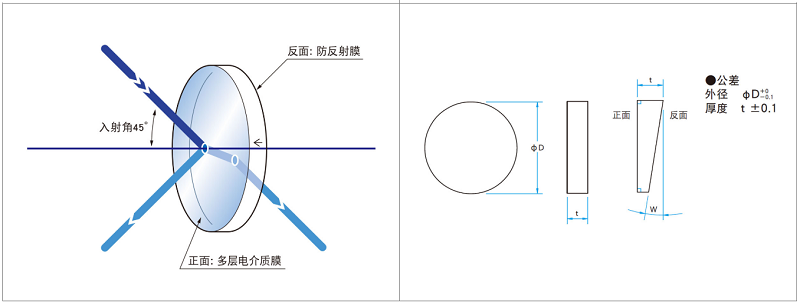

       多层电介质膜平板半反射镜的标准尺寸有25.4mm,30mm和50mm，外形图示如下，超宽带,宽带平板半反射镜是一款45°入射反射镜，有平面和楔形可选，正面是多层电介质膜，反面是防反射膜。



※激光脉冲宽10ns、重复频率20Hz。

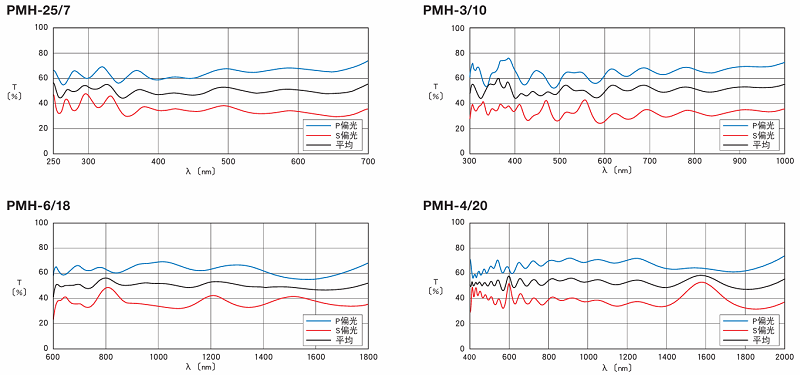

图3：PMH系列非偏振平板分光镜透射率曲线图

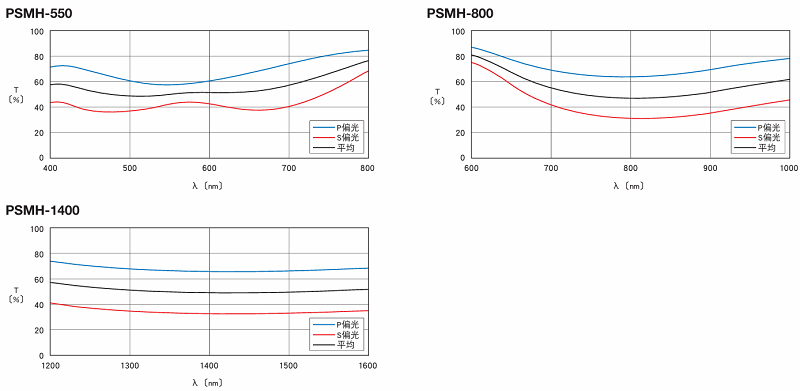

宽带谱区
型号	适用波长	外径φD	厚度t	材质	平行度	透过率(P偏光和S偏光的平均值)	激光损伤阈值※
PSMH-25.4C03-10-550	400～700nm	φ25.4mm	3mm	BK7	＜5″	平均50±5%	2.1J/cm2
PSMH-30C03-10-550	400～700nm	φ30mm	3mm	BK7	＜5″	平均50±5%	2.1J/cm2
PSMH-30C05-10W-550	400～700nm	φ30mm	5mm	BK7	1°±5′	平均50±5%	2.1J/cm2
PSMH-40C04-10-550	400～700nm	φ40mm	4mm	BK7	＜5″	平均50±5%	2.1J/cm2
PSMH-50C05-10-550	400～700nm	φ50mm	5mm	BK7	＜5″	平均50±5%	2.1J/cm2
PSMH-50C08-10W-550	400～700nm	φ50mm	8mm	BK7	1°±5′	平均50±5%	2.1J/cm2
PSMH-30C03-10-800	700～900nm	φ30mm	3mm	BK7	＜5″	50±3%(800nm)	2.1J/cm2
PSMH-30C05-10W-800	700～900nm	φ30mm	5mm	BK7	1°±5′	50±3%(800nm)	2.1J/cm2
PSMH-50C05-10-800	700～900nm	φ50mm	5mm	BK7	＜5″	50±3%(800nm)	2.1J/cm2
PSMH-50C08-10W-800	700～900nm	φ50mm	8mm	BK7	1°±5′	50±3%(800nm)	2.1J/cm2
PSMH-30C03-10-1400	1350～1550nm	φ30mm	3mm	BK7	＜5″	50±3%(1400nm)	2.1J/cm2
PSMH-30C05-10W-1400	1300～1550nm	φ50mm	5mm	BK7	1°±5′	50±3%(1400nm)	2.1J/cm2
