| | 品牌：ARTRAY | | 型号：ARTCAM-487UV，ARTCAM-2020UV，ART | | 传感器类型：CMOS | |
| | 光学变焦倍数：70倍 | | 液晶屏尺寸：1.5 | | 传感器像素：810 万 | |
| | 静态有效像素：810 万 | | | | | |
ARTRAY紫外相机,光谱范围200~1100nm, *高像素820W,帧率38fps
日本ARTRAY公司生产的ARTRAY紫外相机，搭载索尼，Gpixel生产的高性能CMOS/CCD相机传感器。覆盖光谱范围200nm-1100nm。ARTCAM系列工业用紫外相机采用USB端口供电，含 CameraLink高传输接口型号，镜头适配C接口。其中ARTCAM-487UV型号采用全局式快门，使用索尼紫外UV波长CMOS图像传感器：IMX487，具备2848×2848分辨率、7.8×7.8mm传感器尺寸，38fps帧率，采用USB3.0接口。ARTCAM-2020UV-CL型号采用卷帘式快门，400万像素，像元大小6.5×6.5mm，采用高性能CameraLink接口，快门速度42.32us~2s。
技术优势：
日本ARTRAY公司作为工业成像领域的领先企业，其紫外相机系列（如ARTCAM-487UV）采用高性能CMOS传感器，覆盖200-1000nm波段，支持810万像素高分辨率。

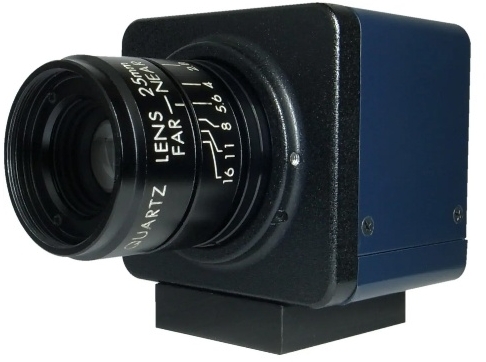

ARTCAM-487UV
UV紫外相机的核心在于传感器对紫外波段的高灵敏度响应。以索尼IMX487传感器为例，其采用背照式（BSI）技术，支持200-400nm波长范围，量子效率（QE）在UVA（315-400nm）和UVB（280-315nm）波段达40%-50%，并可扩展至UVC（100-280nm）短波区域。此类相机通过全局快门设计，能够在高速运动场景下实现无失真成像，例如半导体晶圆表面划痕检测或塑料分拣。

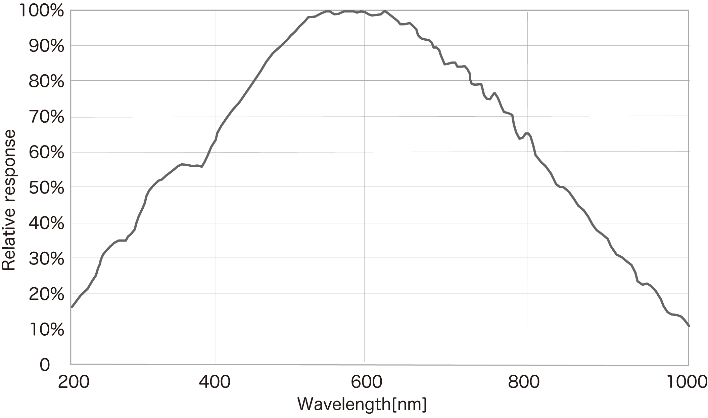

ARTCAM-487UV量子效率

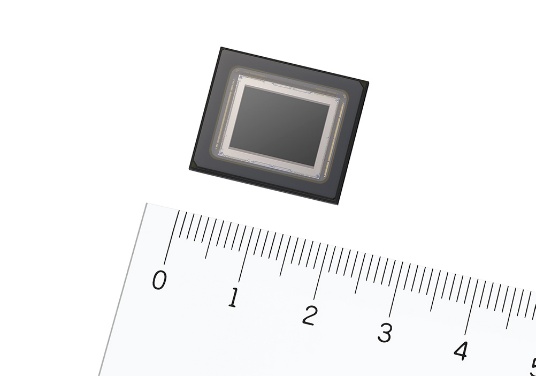

UV波长域CMOS图像传感器：IMX487
紫外UV相机则进一步聚焦于杀菌消毒与高精度检测领域。例如，ARTCAM紫外UV相机（如ARTCAM-407UV-WOM）搭载CCD传感器，专为200-400nm波段优化，帧率达12fps，适用于废水处理中的微生物灭活监测或电力设备放电检测。其紧凑设计（50×47×49.7mm）与USB2.0接口，兼顾便携性与实时数据传输需求。
紫外相机型号参数：
| 型号（ARTCAM） |
487UV |
407UV-WOM |
2020UV-USB3 |
2020UV-CL |
9701UV |
| 接口 |
USB3.0 |
USB2.0 |
USB3.0 |
Cameralink |
USB3.0 |
| 传感器类型 |
CMOS |
CCD |
CMOS |
| 像素数 |
810W |
150W |
400W |
400W |
130W |
| 适用波长 |
200~1000nm |
200~900nm |
200~1100nm |
200~1100nm |
200~1000nm |
| 快门类型 |
全局 |
卷帘 |
| 传感器尺寸(mm) |
7.8*7.8 |
6.74*4.83 |
13.3*13.3 |
13.3*13.3 |
12.49*9.99 |
| 分辨率 |
2848*2848 |
1360*1024 |
2048*2048 |
2048*2048 |
1280*1024 |
| 像元大小(um) |
2.74*2.74 |
4.65*4.65 |
6.5*6.5 |
6.5*6.5 |
9.76*9.76 |
| 帧率 |
38fps |
12fps |
21.5fps |
11.5fps |
25fps |
| 快门速度 |
0.1ms~26ms |
16.9us~0.08s |
112us~2s |
42.32us~2s |
37us~2s |
-重量: ARTRAY UV紫外相机约130g，不含镜头、三脚架、突起部。
-配件：USB电缆、标准查看器软件、设备驱动程序、软件开发套件(SDK)、产品说明书PDF文件)
-规格：镜头: C接口，电源电压: DC5V(通过USB供电)
-可选配件：C接口镜头、二维测量软件、动态文件管理软件
紫外线镜头是ARTRAY UV紫外相机紫外成像的核心组件，其设计需满足紫外光（如250nm）的高透射率与低色散要求例如，ARTCAM紫外UV相机的紫外相机镜头系列通过优化抗反射涂层与高折射率材料（如石英玻璃），在200-400nm波段内实现≥80%的透光率，同时保持图像对比度和分辨率。这类镜头广泛应用于半导体检测、法医荧光分析等场景，其精密的光学校正能力可捕捉到可见光无法识别的微观缺陷。注: 紫外线镜头需针对不同波长重新调焦，以确保成像稳定性.
高分辨率紫外相机镜头：
| 焦点距离 |
光学格式 |
型号 |
F值 |
镜头卡口 |
| 12mm |
2/3" |
UV120HR |
F4 |
C |
| 25mm |
2/3" |
UV250HR |
F4 |
C |
| 25mm |
2/3" |
UV2501A |
F2.0-11 |
C |
| 6mm |
1/2" |
UV0635BCM |
F3.5-16 |
C |
| 9mm |
1/2" |
UV0928CM2 |
F2.8-16 |
C |
| 12mm |
2/3" |
UV1228CM |
F2.8-16 |
C |
| 16mm |
2/3" |
UV1628CM |
F2.8-16 |
C |
| 25mm |
1" |
UV2528B |
F2.8-16 |
C |
| 35mm |
Φ22mm |
UV3528BK |
F2.8-16 |
C |
| 50mm |
Φ18mm |
UV5035BK |
F3.5-16 |
C |
| 78mm |
Φ18mm |
UV8040BK2 |
F3.8-16 |
C |
| 105mm |
Φ18mm |
UV1054B |
F4.0-22 |
C |
-光谱范围：230nm~可见光
ARTRAY紫外相机应用：
工业检测：紫外相机镜头与UV紫外相机组合可识别半导体晶圆微缺陷、透明树脂涂抹均匀性，或金属部件表面划痕。
环境监测：紫外UV相机用于水质分析，通过检测有机污染物吸收特性实现实时监控。
电力安全：紫外成像可捕捉高压设备放电产生的紫外线，定位绝缘缺陷，防止电网故障。
医疗与法医：紫外线激发荧光特性帮助法医发现隐藏证据，或用于生物样本标记观察。
