| | 品牌：Art Photonics | | 型号：CIR8/300，CIR50/250，CIR250/300 | | 加工定制：否 | |
| | 护套材质：氟聚合物+聚氯乙烯 | | 拉伸强度：>70 MPa | | 线芯材质：As2S3 | |
Art Photonics硫化物红外光纤，1.1-6.5um范围内的高透光率
Art photonics硫化物硫系玻璃红外光纤可传输1.1–6.5μm光谱范围的红外辐射。我们拉制的高性能CIR（红外传输）纤芯/包层光纤，Art photonics硫化物硫系玻璃红外光纤纤芯直径覆盖8µm至340µm区间。Art photonics红外硫化物玻璃光纤采用双层聚合物护套的先进拉丝工艺，使CIR系列光纤兼具卓越机械强度与高柔韧性。
该Art photonics硫化物硫系玻璃红外光纤在所述光谱范围内具有低光学损耗及弱吸收峰特性，可确保其在多种应用场景中的可靠性能。
Art photonics红外硫化物玻璃光纤又可以称为红外硫系玻璃光纤、硫系玻璃红外光纤、硫化物红外光纤和硫系中红外光纤。

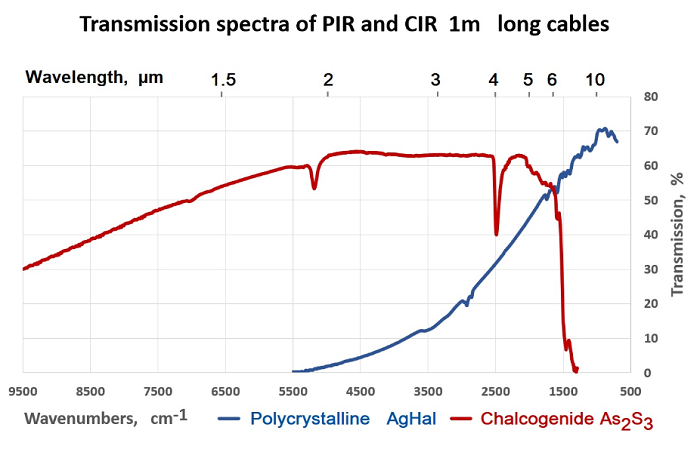

图1.1米长PlR与ClR线缆的透射光谱
Art photonics红外硫化物玻璃光纤

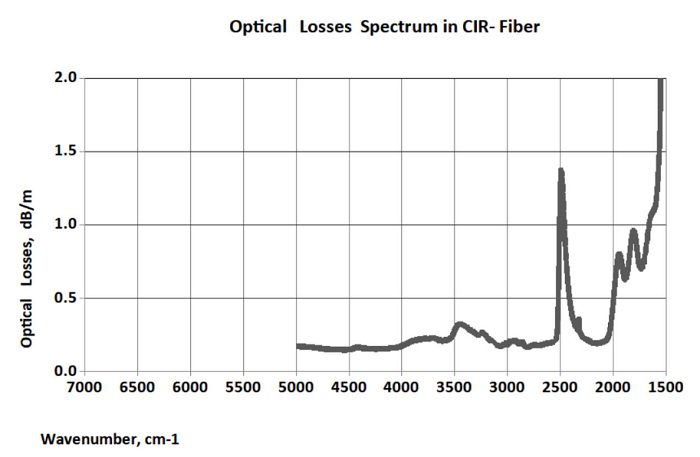

CIR的光学损耗谱
不同长度红外硫系玻璃光纤ClR的透射光谱
Art Photonics硫化物红外光纤特点
-红外硫系玻璃光纤在1.1-6.5um范围内的高透光率
-在2.5-4um和4.5-5μm时的低光学损耗约为0.2-0.3 dB/m
-芯/包层结构，芯直径范围为8至340um
-双聚合物涂层，具有高柔韧性
Art Photonics硫化物红外光纤应用：
-中红外光谱技术
-柔性红外高温测量技术
-模块化红外成像系统
-量子级联激光器能量传输系统
Art Photonics硫化物红外光纤规格
| Art photonics硫化物硫系玻璃红外光纤规格 |
| 核心/包层成分 |
As2S3 |
| 硫系中红外光纤光谱范围 |
1.1-6.5μm |
| 硫系中红外光纤核心折射率 |
2.42 |
| 菲涅耳反射损失 |
31% |
| 3–4μm和4.5µm–5µm波段的衰减 |
0.2–0.4dB/m |
| 有效数值孔径NA |
参见标准硫属化物光纤的参数。 |
| 玻璃化转变温度（Tg） |
185 °C |
| 工作温度 |
–273°C ~+90°C |
| 芯/包层直径(标准) |
参见标准硫属化物光纤的参数 |
| 防护夹克 |
氟聚合物+聚氯乙烯 |
| 抗拉强度 |
>70 MPa |
| *小弯曲半径(固定) |
100x【光纤直径】 |
| *小弹性弯曲半径 |
200x【光纤直径】 |
Art photonics红外硫化物玻璃光纤型号
| 型号 |
类型 |
纤芯um |
包层um |
保护套外径um |
NA |
*小弯曲半径mm |
| CIR8/300 |
阶跃折射率多模光纤 |
8+1 |
300 +15 |
400+20 |
0.25 + 0.02 |
60 |
| CIR50/250 |
阶跃折射率多模光纤 |
50+3 |
250 + 10 |
410 + 20 |
0.13 + 0.02 |
50 |
| CIR250/300 |
阶跃折射率多模光纤 |
250+10 |
300+15 |
400+30 |
0.30 + 0.03 |
60 |

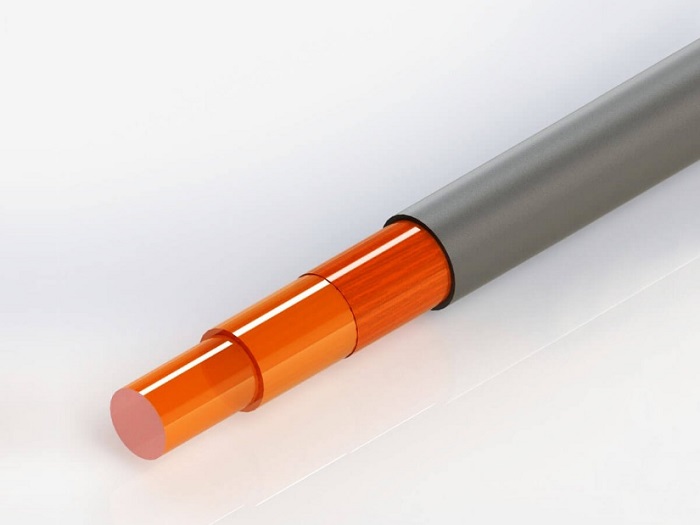

Art photonics红外硫化物玻璃光纤实物图
