| | 品牌：日本Shibuya | | 型号：M-iPLAN-APO NIR-HD20/50 | | 加工定制：否 | |
| | 物镜放大倍数：5-50×倍率 | | 适用范围：用于450-1800nm宽波长范围 | | 是否跨境货源：是 | |
5-50×,焦距40-4mm,450-1800nm波长近红外物镜M-iPLAN-APO NIR
近红外物镜，M-iPLAN-APONIR系列，涵盖5-50×倍率，焦距40-4mm，近红外线物镜适用于450-1800nm宽波长范围，是飞秒激光与近红外激光加工专用的高NA无限远补偿物镜，近红外校正物镜也可用于明视野观察。NIR物镜系列采用无限远校正光学系统，95mm焦距设计，在可见光至近红外区域均进行修正，具备高分辨率特性，其中近红外激光物镜LCD系列针对0.7mm厚度进行修正，可透过液晶玻璃实现明视野观察，十分适合激光加工场景。近红外线物镜可满足近红外激光加工及明视野观察的高精度需求。
Shibuya近红外物镜（M iPLAN APO NIR系列）是飞秒激光、近红外激光加工用高度NA无限远补偿物镜。也可以用于明视野观察。近红外激光物镜具有以下特点：
- 无限远校正光学系统
- 修正设计到可见光区域和近红外区域
- 高分辨率规格
- 近红外校正物镜LCD系列是0.7mm修正设计，透过液晶玻璃的明视野观察
- 近红外激光物镜*适合激光加工
- 有各种各样的物镜。大型光学制造商也制作了高价的特别订购品以合理的价格提供。
Shibuya近红外校正物镜技术参数表：
| 型号 |
倍率 |
数值孔径NA |
工作距离WD |
焦距F |
分辨率R |
焦点深度DOF |
波长 |
(φ24目镜)(mm) |
| M-iPLAN-APO NIR5 |
5倍 |
0.13 |
44.6mm |
40mm |
2.12μm |
±16.3μm |
450〜1800nm |
φ5mm |
| M-iPLAN-APO NIR7 |
7倍 |
0.22 |
36.4mm |
28.6mm |
1.25μm |
±5.7μm |
450〜1800nm |
φ3.57mm |
| M-iPLAN-APO NIR10 |
10倍 |
0.28 |
34mm |
20mm |
0.98μm |
±3.5μm |
450〜1800nm |
φ2.5mm |
| M-iPLAN-APO NIR20 |
20倍 |
0.29 |
31mm |
10mm |
0.95μm |
±3.3μm |
450〜1800nm |
φ1.25mm |
| M-iPLAN-APO NIR50 |
50倍 |
0.55 |
13mm |
4mm |
0.5μm |
±0.9μm |
450〜1800nm |
φ0.5mm |
| M-iPLAN-APO NIR-HD20 |
20倍 |
0.42 |
20.68mm |
10mm |
0.65μm |
±1.6μm |
450〜1800nm |
φ1.25mm |
| M-iPLAN-APO NIR-HD50※ |
50倍 |
0.67 |
10mm |
4mm |
0.41μm |
±0.6μm |
450〜1800nm |
φ0.5mm |
| M-iPLAN-APO LCD-NIR-HD20 |
20倍 |
0.45 |
16.7mm |
10mm |
0.61μm |
±1.4μm |
450〜790nm |
φ1.25mm |
| M-iPLAN-APO LCD-NIR-HD50 |
50倍 |
0.8 |
3.34mm |
4mm |
0.34μm |
±0.4μm |
450〜790nm |
φ0.5mm |
近红外物镜外形图：

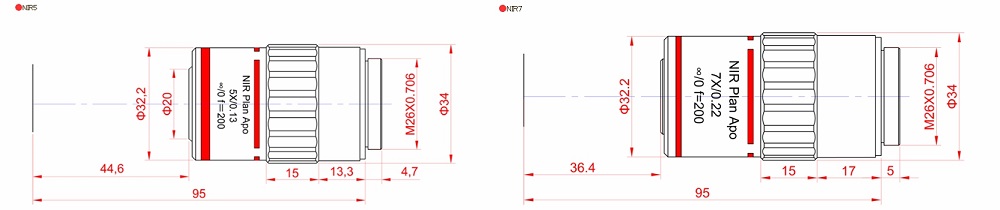

M-iPLAN-APO NIR5、M-iPLAN-APO NIR7

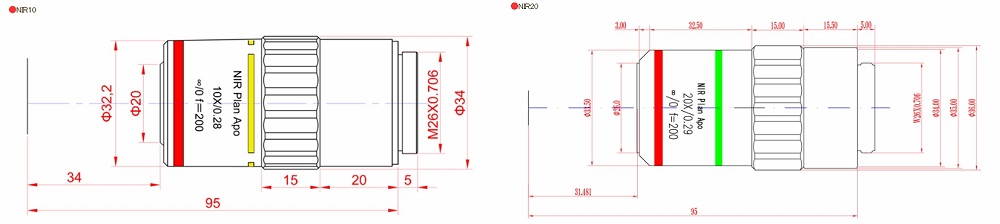

M-iPLAN-APO NIR10、
M-iPLAN-APO NIR20
NIR物镜

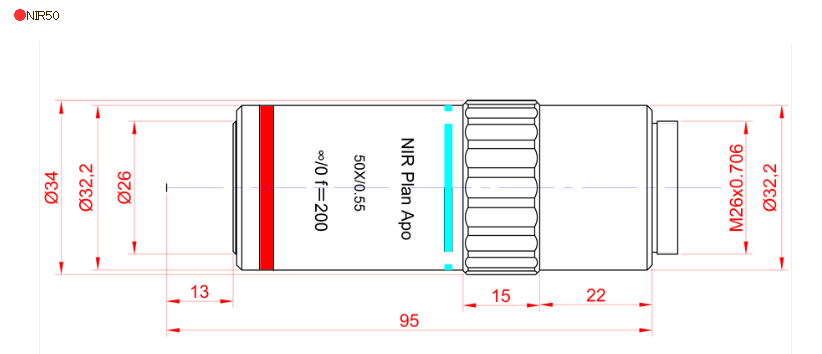

M-iPLAN-APO NIR50

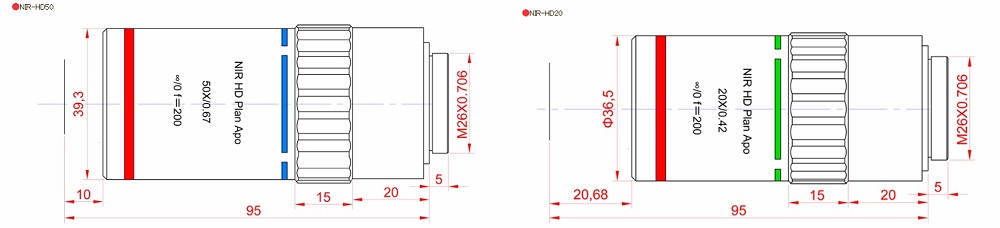

M-iPLAN-APO NIR-HD20、M-iPLAN-APO NIR-HD50

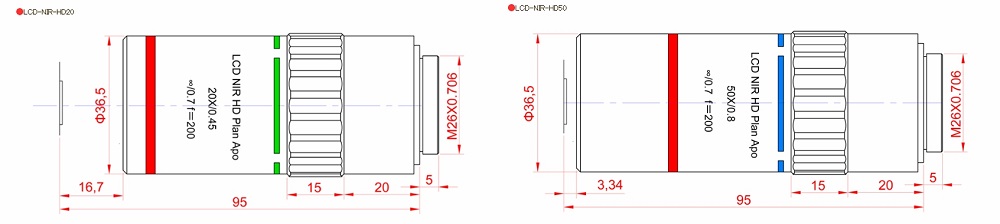

M-iPLAN-APO LCD-NIR-HD20、
M-iPLAN-APO LCD-NIR-HD50
