| | 品牌：Ekspla | | 型号：PhotoSonus X-50/100 | | 加工定制：否 | |
| | 激光方式：二极管泵浦 | | 工作物质：固体 | | 输出形式：功率型 | |
| | 输出波长：650-2600nm mm | | | | | |
650-2600nm，90mJ，用于光声成像的PhotoSonus X可调谐激光器
立陶宛Ekspla PhotoSonus X可调谐激光器(650-2600nm)是用于临床前和临床应用以及需要快速样品扫描的光声成像(Photoacoustic Imaging, PAI)的理想方案。
可调谐光源PhotoSonus X集成DPSS泵浦和OPO系统，也是一款可调谐OPO激光器，光学参量振荡器(Optical Parametric Oscillator，简称OPO)是一种利用非线性光学晶体中的参量放大过程产生可调谐激光的器件。其核心原理是通过泵浦光（通常为固定波长激光）激发非线性晶体（如BBO、KTP、LBO等），在谐振腔内实现信号光（Signal）和闲频光（Idler）的输出，并通过调节晶体角度或温度实现波长调谐。
PhotoSonus X可调谐激光器拥有高达90mJ的峰值输出能量、650-2600nm的宽波长调谐范围、高达100Hz的高脉冲重复频率和快速波长切换，使这款高能量可调波长激光光源成为获取高分辨率图像和确保高数据采集率的理想光声成像光源。此外，基于
二极管泵浦固体激光平台，二极管泵浦固态（DPSS）可调谐激光器的运行噪音<60dB，与闪光灯泵浦激光相比，高能量可调激光器可更安静的运行，这对于临床应用较为有利。二极管泵浦激光技术和精心设计的系统设计确保了系统运行的高可靠性和低成本，高能量DPSS可调激光器PhotoSonus X输出可以与几乎所有类型的光纤束耦合。此外，高能量DPSS可调激光器(650-2600nm)还可选配内部能量计和具有激光自检功能的机电快门，以获得临床光声应用认证。

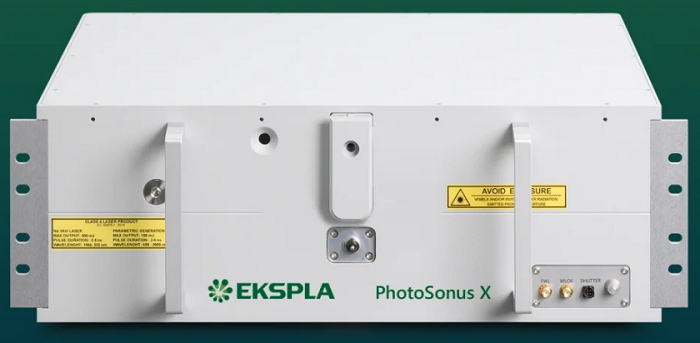

图1：高能量可调波长激光光源/高能量可调激光器PhotoSonus X图示
PhotoSonus X可调谐激光器/高能量可调波长激光光源的主要特性：
- 超宽信号调谐范围从650-1300nm
- 全程电机化波长调谐
- 快速波长切换
- OPO脉冲能量高达90mJ
- 100Hz或50Hz脉冲重复频率
- 可准备认证
- 静音运行<60dB
- 将DPSS泵浦激光器和OPO集成到单个机箱中
- 光纤束或光纤
- 信号和闲置光通过同一个输出（可选）
- 集成能量计（可选）
- 带激光自检功能的机电输出快门
PhotoSonus X可调谐激光器/高能量可调波长激光光源的主要指标1)：
| 型号 |
PhotoSonus X-50 |
PhotoSonus X-100 |
| OPO激光器 |
| 波长范围 |
Signal |
650–1300nm |
650–1300nm |
| Idler (可选) |
1065–2600nm |
1065–2600nm |
| OPO输出*大脉冲能量2) |
>90mJ |
>50mJ |
| 脉冲重复频率3) |
50Hz |
100Hz |
| 扫描步长 |
Signal |
0.1nm |
0.1nm |
| Idler |
1nm |
1nm |
| 脉冲持续时间4) |
2–5ns |
2–5ns |
| 信号线宽5) |
<15cm‑1 |
<10cm‑1 |
| 典型信号光束直径(1/e2)6) |
6±1mm |
6±1mm |
| 控制接口 |
LAN，RS232 |
LAN，RS232 |
| 物理特性 |
| 冷却 |
闭环空气水冷7) |
闭环空气水冷7) |
| 单元尺寸（W×L×H） |
551×400×162mm |
551×400×162mm |
| 电源尺寸（W×L×H） |
483×390×140mm |
483×390×140mm |
| 腹带长度Umbilical length |
0.5m |
0.5m |
| 工作要求 |
| 室温 |
18–27°C |
18–27°C |
| 相对湿度 |
20–80%(non-condensing) |
20–80%(non-condensing) |
| 电源要求 |
100–240V AC,单相,50/60Hz |
100–240 V AC,单相,50/60 Hz |
| 功率消耗 |
<2kW |
<2kW |
1)由于持续改进，所有规格如有更改恕不另行通知。标有典型的参数不是规格，它们是典型性能的指示，并且会因制造的每个单元而有所不同。除非另有说明，所有规格均在700nm处测量。
2)在自由空间输出处测量。请参阅调谐曲线，了解不同波长下的典型能量水平。
3)可根据要求提供其他固定脉冲重复率。
4)使用具有1ns上升时间和300MHz带宽的示波器测量FWHM。
5)在700nm或更高波长下。
6)在波长为700nm的自由空间输出端测量。
7)使用外部冷却器。
注意：激光器必须始终连接到市电。如果市电中断超过1小时，则激光器（系统）需要在开机前预热几小时。
立陶宛EKSPLA可调谐光源PhotoSonus X的性能曲线：
图2(左图)：典型的高能量DPSS激光器PhotoSonus X自由空间扩展范围信号输出能量与波长关系图
图3(右图)：典型的高能量可调激光器PhotoSonus X自由空间闲置输出能量与波长关系图
立陶宛EKSPLA可调谐光源PhotoSonus X产品图示：

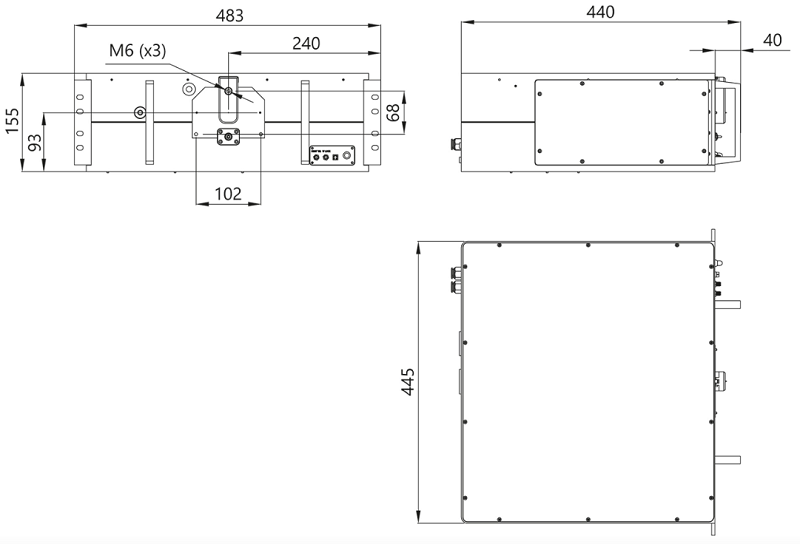

图
4：高能量
DPSS激光器
/可调谐
OPO激光器
PhotoSonus X 系列尺寸

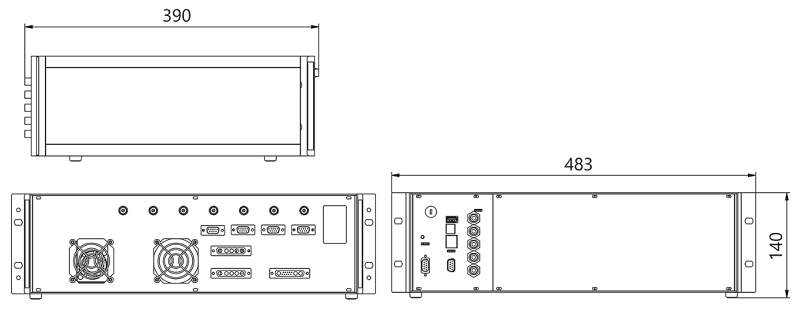

图
5：高能量
DPSS可调激光器
/可调谐
OPO激光器
PhotoSonus X 电源单元的示意图

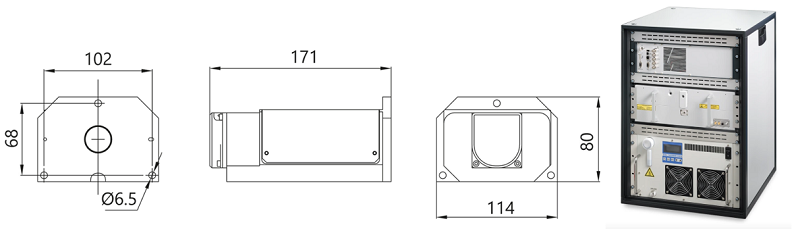

图6：3mm光纤束(3mm fiber bundle)的示意图和尺寸
高能量DPSS激光器PhotoSonus X与电源单元和冷却器安装在一个机架中
