• 镀膜定制:离轴抛物面镜 THz离轴抛物面镜、椭圆面反射镜

    详细信息

     加工定制:是  品牌:维尔克斯光电  型号:Off-Axis Parabolic Mirror
     材质:镀铝膜、银膜或金膜  外形尺寸:1英寸-2英寸 mm 适用范围:190nm-10600nm
     装箱数:1

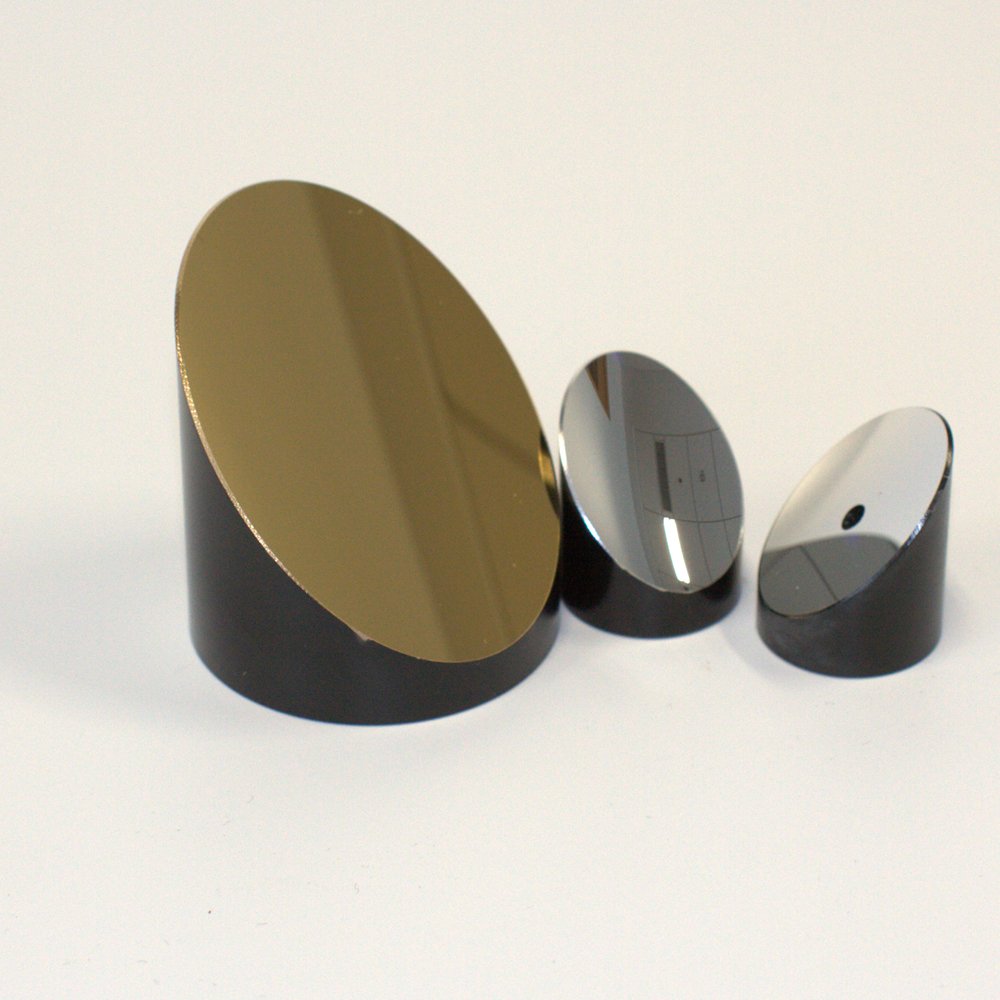

    离轴抛物面镜
    OAP, Off-Axis Parabolic Mirror带小孔的离轴抛物面镜孔平行于聚焦光束,离轴抛物镜
    仿制Thorlabs离轴抛物面镜,太赫兹光路,搭建THz光路,太赫兹离轴抛物面反射镜,离轴抛物镜,

    离轴抛物面镜的定义:
    离轴抛物面镜是搭建太赫兹光路*常用的元件之一,其基于抛物面的原理,可以把平行入射的准直光/准直太赫兹波聚焦到焦点上,也能够把点光源发出的THz波转换为平行传播的THz光束。THz离轴抛物面镜采用反射的方法,可消除透射光学元件的位相延迟和吸收损耗。

    维尔克斯光电*提供全系列的太赫兹光学元件,包括THz离轴抛物面镜、椭圆面反射镜、螺旋相位片THz高/低/带通滤波片、THz偏振片、THz衰减器、THz窗镜、THz透镜、THz分光片、THz反射镜和衍射光学元件等。我们*初生产的就是离轴抛物面镜(OAP), Off Axis Parabolic Mirror,目前离轴抛物面镜也是我公司品种*齐全、工艺*稳定和出货量*大的产品,并且受到全国各地客户的好评。

    离轴抛物面镜OAP)的关键参数
    离轴抛物面镜的关键参数有:尺寸、焦距、离轴角、中心小孔和镀膜。
    OAP离轴抛物面镜*常用的尺寸是1英寸或2英寸,对应的直径分别为25.4mm和50.8mm,标准规格具有较好的性价比和较快的交期。
    焦距决定了光束聚焦的位置,可以认为是对应于抛物线的焦距,用户可以提出反射焦距或母线焦距的具体要求。
    离轴角是聚焦光束和准直光束的角度,通常为90°。对于离轴角为90°的离轴抛物面镜,准直光束的传播轴应与基底垂直,从而实现理想的聚焦效果。维尔克斯光电生产的OAP离轴抛物镜采用铝制基底制造,具有很高的面形精度,也有很高的反射率,在太赫兹波段反射率>90%。
    带小孔的离轴抛物面镜(OAP)主要用于以下两种场合1)需要让中心光束或电子束不产生反射;2)需要两束光在空间中共线传播的场合。这些反射镜的底座带有一个中心小孔,可以让一束光通过该小孔与经过反射镜抛物面反射而聚焦的光束进行共线传播。
    有时,离轴抛物面镜会镀铝膜、银膜或金膜,可以提高反射率,也为OAP提供更好的保护。

    维尔克斯光电离轴抛物面镜 Vs Thorlabs离轴抛物面镜
    维尔克斯光电而研发和生产都在国内,而Thorlabs的研发和生产都在国外,因此维尔克斯光电具有更好的灵活性和更短的交货周期。
    对于离轴抛物面镜的各项主要参数,维尔克斯光电都可以为用户提供定制服务,交期控制在4周之内,而Thorlabs主要是以销售标准型的离轴抛物面镜为主。我们可以定制特定的尺寸,特定的焦距,各种离轴角度,小孔的尺寸和方向,为太赫兹光谱的设计和搭建提供更多的选择。

    离轴抛物面镜(Off-Axis Parabolic Mirror)的标准规格
    维尔克斯光电采用高端精密金属加工设备,*为国内太赫兹科研单位提供高品质的离轴抛物面镜。面形精度和表面粗糙度是决定离轴抛物面镜品质的关键参数。我们提供的离轴抛物镜OAP具有非常好的面形精度和表面粗糙度,面型精度可以控制到几十纳米,表面粗糙度小于10nm,完全达到甚至超越进口产品。 我们能够满足客户的各种定制需求,不仅可以定制3英寸或4英寸的离轴抛物面镜,*大尺寸更是可以定制到直径200mm。
    维尔克斯光电提供中心开孔的选项,可以沿着垂直方向或平行方向开孔,用户可以指定抛物面上和底面开孔的大小。实际应用中,很多客户会选择使用中心开孔的离轴抛物面镜。

    粗糙度:~9nm;
    面型R:可做到0.01%;
    面型RMS值:可做到34nm(λ/19);
    口径:可做到10mm~200mm范围;
    可根据客户要求指标定制

    维尔克斯光电离轴抛物面镜 OAP的型号

    型号 口径mm 离轴角度(度) 厚度mm 反射焦距mm 母线焦距mm
    OXD0A9-T20-F1 12.7 90 20 15 7.5
    OXD1A9-T32-F2 25.4 90 32 50.8 25.4
    OXD2A9-T63-F1 50.8 90 63 101.6 50.8
    OXD1A4-T20-F4 25.4 45 20 101.6 86.7
    OXD2A1-T20-F6 50.8 15 20 381 374.5
    OXD3A4-T45-F2 76.2 45 45 152.4 130.1
    OXD3A3-T30-F5 50.8 30 30 254 237

    其他规格可定制:Ra=9.3nm,R236.8346mm,面型RMS=33.5nm
