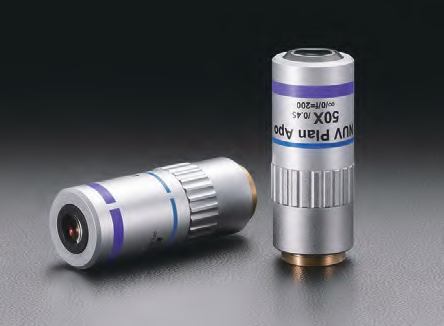

西格玛光机PAL-NUV近紫外物镜，焦距10,4,2mm 倍率20-100×

YAG激光的3次谐波(355nm)加工用的高NA无限共轭近紫外用物镜物镜。由于设计上校正了可见谱区像差，可以与激光光束同轴观察加工面。NUV物镜工作距离(WD)长，场曲也得到校正，在视场边缘也可以得到自然清晰的观察图像。可以用于同轴观察系统或激光导入光学系统等，是无限远校正的物镜。也可用于近紫外光及红外光的观察。近紫外用物镜也可用于可见光(532nm)的脉冲激光。激光损伤阈值(参考值) 0.05J/cm2 (355nm)，0.1J/cm2 (532nm)(脉冲宽：10ns，重复频率：20Hz)


Optosigma近紫外物镜PAL-NUV技术参数表：
有效孔径=2×焦距×NA

型号	镜筒标记	倍率(倍)	焦距(mm)	NA	工作距离WD(mm)	焦深(um) (λ=550nm)	焦深(um) (λ=550nm)	(φ24目镜) (mm)	视场(1/2型) (mm)	自重(kg)
PAL-20-NUV-A	MPlanApo NUV20x	20x	10	0.40	17.25	0.69	±1.7	φ1.2	0.24×0.32	0.35
PAL-50-NUV-A	MPlanApo NUV50x	50x	4	0.45	15.1	0.61	±1.4	φ0.48	0.10×0.13	0.36
PAL-50-NUV-HR-L	MPlanApo NUVHR 50x	50x	4	0.65	10.0	0.42	±0.65	φ0.48	0.10×0.13	0.51
PAL-100-NUV-A	MPlanApo NUV100x	100x	2	0.57	11.23	0.48	±0.8	φ0.24	0.05×0.06	0.38
PAL-100-NUV-HR	MPlanApoNUVHR 100x	100x	2	0.70	10.0	0.39	±0.6	φ0.24	0.05×0.06	0.53

西格玛光机近紫外用物镜使用信息
-西格玛光机对NUV物镜还备有固定式的物镜支架(LHO-26)。
-如果需要把NUV物镜固定在十字动支架上时，请向技术咨询。
-作为激光加工物镜使用时，Optosigma也供应同轴照明观察单元(OUCI-2)和激光导入用分色棱镜(DIMC)。
-如希望定制对应更薄玻璃盖板的近紫外校正物镜的话，欢迎咨询。


Optosigma近紫外校正物镜使用注意事项
-将物镜使用于激光加工时，请将入射光束直径扩展到瞳径的一半左右时使用。入射光束很细时，不能得到很小的聚光光斑。此外，激光的能量密度过高时，还有可能损伤物镜。
-使用近紫外校正物镜进行加工激光时，加工溅出的粉末可能弄脏物镜的镜面。请确保充分的工作距离(WD)或插入薄的保护镜片，不要弄脏物镜。
-倍率为使用f=200mm管镜时的数值。使用其他产商生产的显微镜管镜时，倍率有可能不同。首先要确认使用成像管镜的焦距，从管镜焦距和物镜焦距的比例来求出的实际倍率。

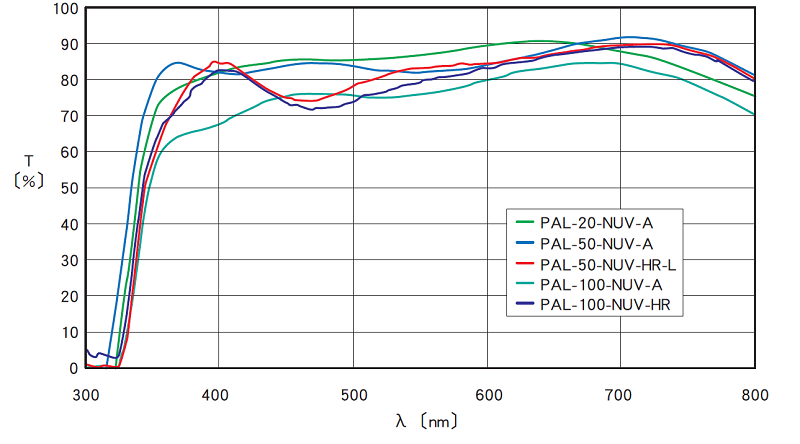

Optosigma近紫外物镜PAL-NUV透过率波长特性图(T:透过率)
