| | 加工定制：是 | | 品牌：西格玛光机 | | 型号：S-SLB-06-08P~ S-SLB-100-1000P | |
| | 材质：BK7 | | 适用范围：光学 | | 装箱数：1 | |
外径5-100mm,焦距8-1000mm,BK7材质经济型球面凸透镜
表面质量仅次于球面凸透镜（SLB-P）的高性价比凸透镜。可用于照明或观察等，表面质量要求不很高的光学系统。除表面质量外，其他技术指标与球面凸透镜（SLB-P）相同。如果不是用于激光高精度实验，推荐使用经济型BK7球面凸透镜。Sigmakoki高性价比凸透镜包括2种类型：平凸透镜，双凸透镜。除没镀膜的产品外，还提供镀了可见光/近红外/红外用防反射膜的标准透镜系列
Optosigma经济型BK7球面凸透镜S-SLB-P/S-SLB-B-P技术指标
| 共同指标 |
| 材质 |
BK7 |
| 设计波长 |
546.1nm |
| 折射率 |
ne＝1.519 |
| 偏心 |
＜3′ |
| 镀膜 |
无镀膜：型号末尾 P |
| 防反射膜：型号末尾 PM, PIR1, PIR2 |
激光损伤阈值
（参考值） |
防反射膜 4J/cm2 |
| 脉冲宽10ns，重复频率20Hz |
| 有效直径 |
外径的90％ 无镀膜 |
| 外径的85％ 镀膜 φ10≦D |
| 外径的83％ 镀膜 D＜φ10 |
| 表面质量 |
60－40 |
Sigmakoki经济型球面凸透镜S-SLB-P/S-SLB-B-P透过率波长特性图（T：透过率）

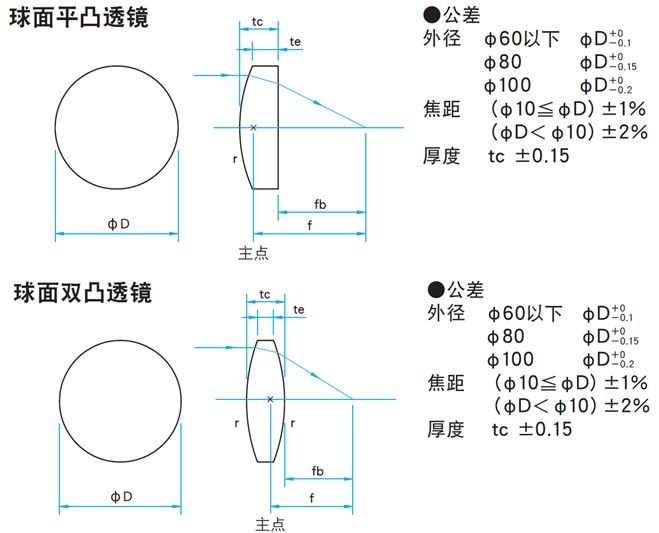

西格玛光机经济型球面凸透镜外形图

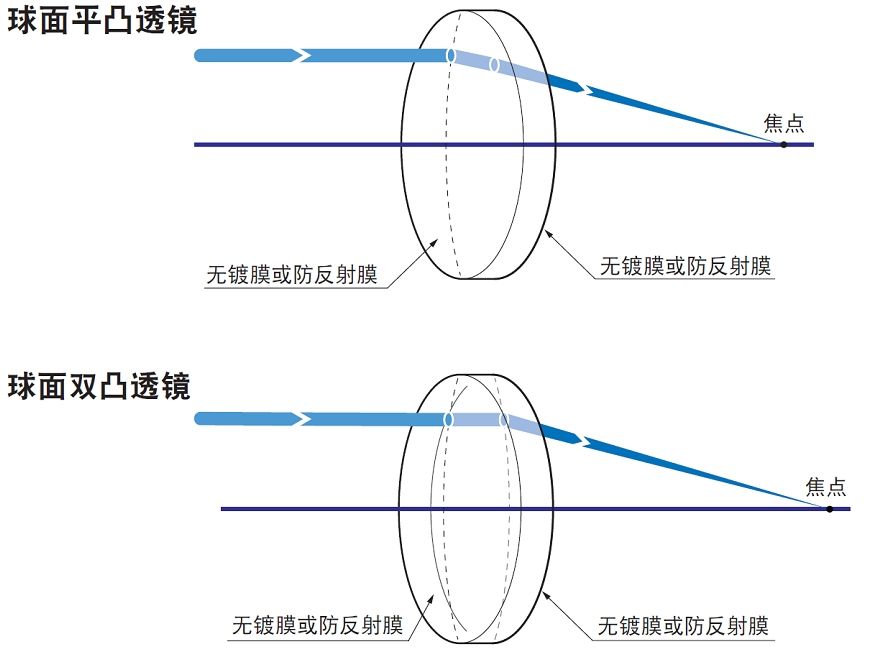

Optosigma经济型球面凸透镜S-SLB-P/S-SLB-B-P功能说明图
Optosigma高性价比凸透镜S-SLB-P/S-SLB-B-P使用注意事项
-球面平凸透镜，球面双凸透镜都有色差，其焦距随波长变化。各波长的焦距请参考网页上的“焦距随波长变化特性数据”
-入射光束有方向性。请务必从经济型BK7球面凸透镜凸面侧入射。否则球差大，光斑变大，成像会模糊。
-无镀膜产品因透镜的正面和反面都有较大的反射损失，所以透过率为 90%左右。
西格玛光机球面双凸镜S-SLB-P/S-SLB-B-P防反射膜指定方法
【例】S-SLB-100-500PM透镜指定近红外用（633〜1064nm）的防反射膜时
| AR膜类型 |
型号 |
适用波长〔nm〕 |
透过率〔％〕 |
| 可见光谱区 |
SLB-100B-500PM |
400〜700 |
＞平均99 |
| 近红外谱区 |
SLB-100B-500PIR1 |
633〜1064 |
＞平均98.5 |
| 红外谱区 |
SLB-100B-500PIR2 |
750〜1550 |
＞平均98.5 |
上述型号为S-SLB-100-500PM透镜上镀有防反射膜时的例子。防反射膜可以镀在所有SLB系列的透镜上。

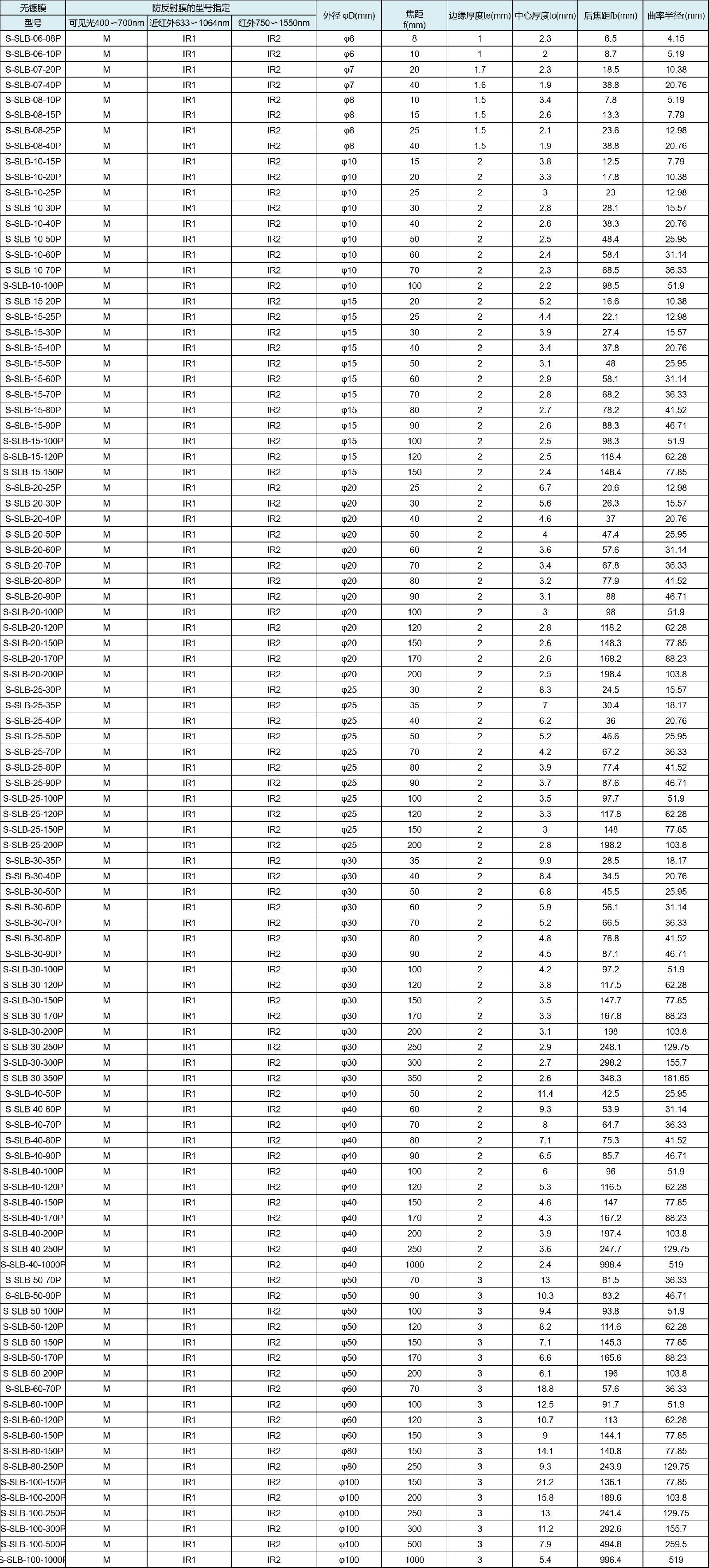

Sigamkoki 经济型平凸透镜,S-SLB-P,经济型双凸透镜,S-SLB-B-P型号汇总列表
经济型平凸透镜S-SLB-P
