| | 加工定制：是 | | 品牌：西格玛光机 | | 型号：S-SLB-10-15N | |
| | 材质：BK7 | | 适用范围：光学 | | 装箱数：1 | |
外径10-30mm,焦距-15~-200mm,BK7材质经济型球面凹透镜
表面质量仅次于球面凹透镜（SLB-N）的经济型透镜。可用于照明或观察等，表面质量要求不很高的光学系统。除表面质量外，其他技术指标与球面凹透镜（SLB-N）相同。如果不是用于激光高精度实验，推荐使用本系列透镜。经济型BK7球面凸透镜包含2种类型：平凹透镜，双凹透镜。除没镀膜的产品外，还提供镀了可见光/近红外/红外用防反射膜的标准透镜系列
Sigamkoki S-SLB-N,经济型平凹透镜,S-SLB-B-N,经济型双凹透镜型号汇总列表
S-SLB-N,经济型平凹透镜
| 无镀膜 |
防反射膜的型号指定 |
外径 φD(mm) |
焦距
f(mm) |
边缘厚度te(mm) |
中心厚度tc(mm) |
后焦距fb(mm) |
曲率半径r(mm) |
| 型号 |
可见光400〜700nm |
近红外633〜1064nm |
红外750〜1550nm |
| S-SLB-10-15N |
M |
IR1 |
IR2 |
φ10 |
－15 |
3.8 |
2.0 |
－16.3 |
7.79 |
| S-SLB-10-20N |
M |
IR1 |
IR2 |
φ10 |
－20 |
3.3 |
2.0 |
－21.3 |
10.38 |
| S-SLB-10-30N |
M |
IR1 |
IR2 |
φ10 |
－30 |
2.8 |
2.0 |
－31.3 |
15.57 |
| S-SLB-10-100N |
M |
IR1 |
IR2 |
φ10 |
－100 |
2.2 |
2.0 |
－101.3 |
51.90 |
| S-SLB-15-25N |
M |
IR1 |
IR2 |
φ15 |
－25 |
4.4 |
2.0 |
－26.3 |
12.98 |
| S-SLB-15-30N |
M |
IR1 |
IR2 |
φ15 |
－30 |
3.9 |
2.0 |
－31.3 |
15.57 |
| S-SLB-20-25N |
M |
IR1 |
IR2 |
φ20 |
－25 |
6.7 |
2.0 |
－26.3 |
12.98 |
| S-SLB-20-30N |
M |
IR1 |
IR2 |
φ20 |
－30 |
5.6 |
2.0 |
－31.3 |
15.57 |
| S-SLB-20-40N |
M |
IR1 |
IR2 |
φ20 |
－40 |
4.6 |
2.0 |
－41.3 |
20.76 |
| S-SLB-20-50N |
M |
IR1 |
IR2 |
φ20 |
－50 |
4.0 |
2.0 |
－51.3 |
25.95 |
| S-SLB-20-60N |
M |
IR1 |
IR2 |
φ20 |
－60 |
3.6 |
2.0 |
－61.3 |
31.14 |
| S-SLB-25-40N |
M |
IR1 |
IR2 |
φ25 |
－40 |
6.2 |
2.0 |
－41.3 |
20.76 |
| S-SLB-30-60N |
M |
IR1 |
IR2 |
φ30 |
－60 |
5.9 |
2.0 |
－61.3 |
31.14 |
| S-SLB-30-200N |
M |
IR1 |
IR2 |
φ30 |
－200 |
3.1 |
2.0 |
－201.3 |
103.80 |
| |
|
|
|
|
|
|
|
|
|
|
|
S-SLB-B-N,经济型双凹透镜
| 无镀膜 |
防反射膜的型号指定 |
外径 φD(mm) |
焦距
f(mm) |
边缘厚度te(mm) |
中心厚度tc(mm) |
后焦距fb(mm) |
曲率半径r(mm) |
| 型号 |
可见光400〜700nm |
近红外633〜1064nm |
红外750〜1550nm |
| S-SLB-10B-10N |
M |
IR1 |
IR2 |
φ10 |
－9.7 |
4.6 |
2.0 |
－10.3 |
10.38 |
| S-SLB-15B-15N |
M |
IR1 |
IR2 |
φ15 |
－14.7 |
5.9 |
2.0 |
－15.3 |
15.57 |
| S-SLB-20B-50N |
M |
IR1 |
IR2 |
φ20 |
－49.7 |
3.9 |
2.0 |
－50.3 |
51.90 |
| S-SLB-30B-100N |
M |
IR1 |
IR2 |
φ30 |
－99.7 |
4.2 |
2.0 |
－100.3 |
103.80 |
| |
|
|
|
|
|
|
|
|
|
|
|
Optosigma高性价比凹透镜S-SLB-N/S-SLB-B-N经济型球面凹透镜技术指标
| 共同指标 |
| 材质 |
BK7 |
| 设计波长 |
546.1nm |
| 折射率 |
ne＝1.519 |
| 偏心 |
＜3′ |
| 镀膜 |
无镀膜：型号末尾 N |
| 防反射膜：型号末尾 NM, NIR1, NIR2 |
激光损伤阈值
（参考值） |
防反射膜 4J/cm2 |
| 脉冲宽10ns，重复频率20Hz |
| 有效直径 |
无镀膜：平凸 外径的90%， |
| 双凹 外径的85% |
| 防反射膜：外径的85% |
| 表面质量 |
60－40 |

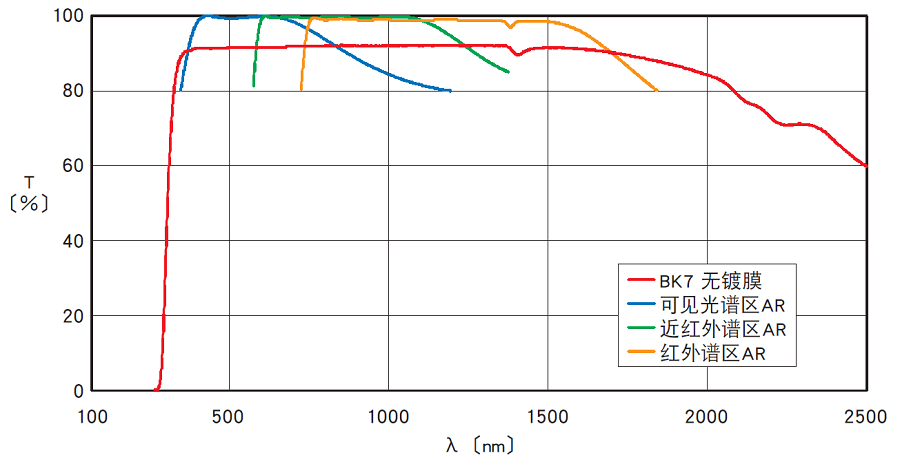

Sigmakoki高性价比凹透镜透过率波长特性图（T：透过率）

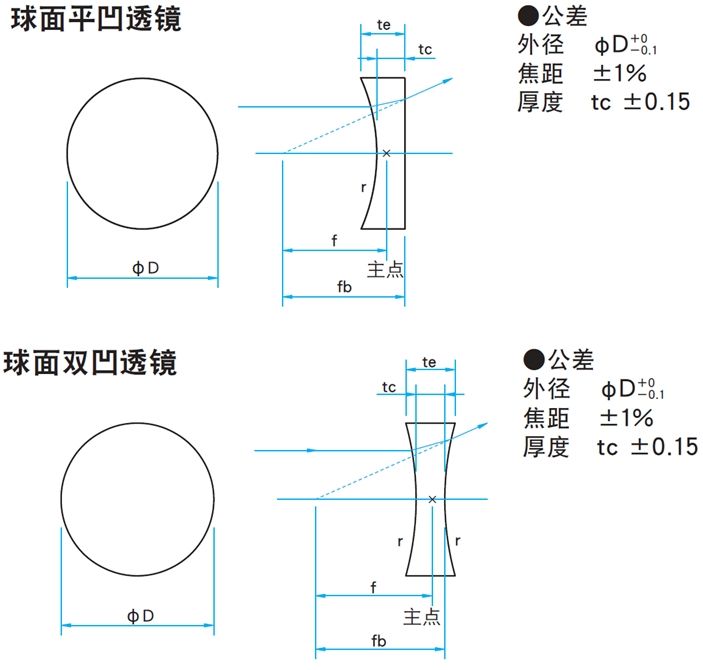

西格玛光机经济型球面凹透镜外形图

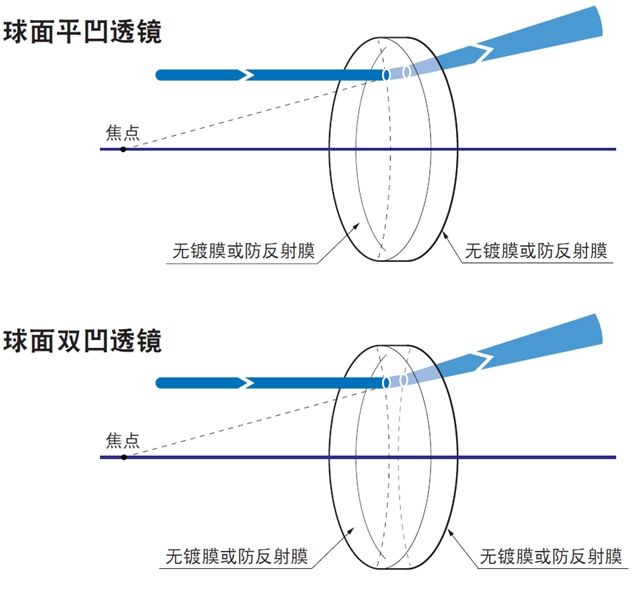

Optosigma经济型球面凹透镜功能说明图
Optosigma经济型BK7球面凸透镜S-SLB-N/S-SLB-B-N使用注意事项
-西格玛光机球面平凹透镜，球面双凹透镜都有色差，其焦距随波长变化。各波长的焦距请参考网页上的“焦距随波长变化特性数据”
-凹面的外侧棱线有倒角，所以实测边厚会比设计值（te)略小。
- Sigmakoki无镀膜产品因透镜的正面和反面都有较大的反射损失，所以透过率为90%左右。
西格玛光机经济型BK7球面凸透镜S-SLB-N/S-SLB-B-N防反射膜指定方法
【例】S-SLB-30-200M透镜指定近红外用（633〜1064nm）的防反射膜时
| AR膜类型 |
型号 |
适用波长〔nm〕 |
透过率〔％〕 |
| 可见光谱区 |
SLB-30B-200NM |
400〜700 |
＞平均99 |
| 近红外谱区 |
SLB-30B-200NIR1 |
633〜1064 |
＞平均98.5 |
| 红外谱区 |
SLB-30B-200NIR2 |
750〜1550 |
＞平均98.5 |
上述型号为S-SLB-30-200M高性价比凹透镜上镀有防反射膜时的例子。防反射膜可以镀在所有SLB系列的透镜上。
