• 西格玛光机平凸柱面透镜，透过率99%，波长400-1550nm

    详细信息

     加工定制：是  品牌：西格玛光机  型号：CLB-1010-15P
     材质：BK7  适用范围：光学  装箱数：1
    OptoSigma平凸柱面透镜，焦距15-1000
    圆柱面平凸透镜（OptoSigma柱面平凸透镜）是在垂直方向具有凸透镜的曲率，在水平方向没有曲率的透镜。用于将激光聚光成细线形状的实验中，或用于流体测量等需要的较宽的线状光束。
    OptoSigma平凸柱面透镜有从可见光到近红外用的BK7材料，圆柱面平凸透镜也有可用于350nm以下紫外光的高激光损伤阈值的合成石英这种类型材料。BK7材料的透镜中，圆柱面平凸透镜备有可见光、近红外和红外三种类型的防反射膜。光学系统中使用OptoSigma柱面透镜时，可以改变光束形状或照明光的纵横比。
    OptoSigma柱面平凸透镜有色差，焦距随波长变化。射入OptoSigma柱面平凸透镜的光线有方向性，请务必从凸面一侧射入平行光，否则球差会变大，聚光线条会变宽。由于无镀膜西格玛光机平凸柱面镜的正面和反面都存在反射损失，所以透过率为90%左右。西格玛光机平凸柱面镜也可以叫作圆柱面平凸透镜和OptoSigma柱面透镜。

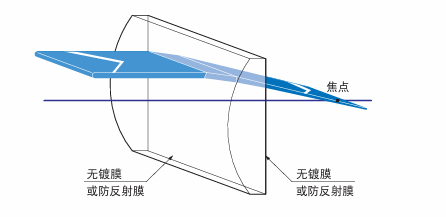

    OptoSigma柱面透镜

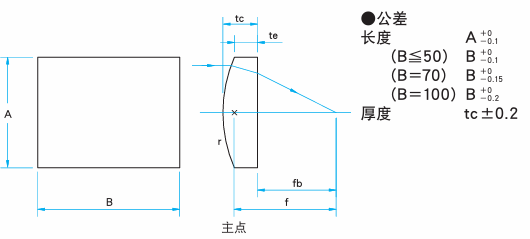

    西格玛光机平凸柱面镜外形图

    OptoSigma柱面平凸透镜共同指标
    OptoSigma平凸柱面透镜共同指标
    材质 CLB：BK7，CLSQ：合成石英
    设计波长 546.1nm
    折射率 BK7：ne＝1.519
    合成石英：ne＝1.460
    镀膜 无镀膜：型号末尾 P
    防反射膜：型号末尾 PM, PIR1, PIR2
    激光损伤阈值（参考值） 防反射膜4J/cm2
    脉冲宽10ns，重复频率20Hz
    有效直径 外形尺寸90%的长方形内接圆或椭圆
    OptoSigma柱面透镜表面质量 20-10


    OptoSigma平凸柱面透镜防反射膜的指定方法
           【例】CLB-30100-500P OptoSigma平凸柱面透镜指定近红外用（633〜1064nm）的防反射膜时，变成CLB-30100-500PIR1。
    AR膜类型 型号 适用波长nm 透过率%
    可见光谱区 CLB-30100-500PM 400〜700 ＞平均99
    近红外谱区 CLB-30100-500PIR1 633〜1064 ＞平均98.5
    红外谱区 CLB-30100-500PIR2 750〜1550 ＞平均98.5
    注意上述型号为CLB-30100-500P OptoSigma柱面透镜上镀有防反射膜时的例子。防反射膜可以镀在所有CLB系列的透镜上。

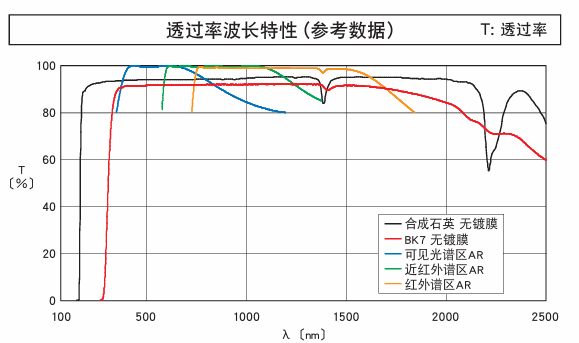

    西格玛光机平凸柱面镜透过率曲线图
    西格玛光机平凸柱面镜型号
    无镀膜 防反射膜的型号指定 AxB
    mm    		 焦距
    Fmm    		 边缘厚度temm 中心厚度
    tcmm    		 后焦距fb
    mm    		 曲率半径R
    mm
    型号 可见光400~700nm 近红外633~1064nm 红外750~1550nm
    CLB-1010-15P M IR1 IR2 10x10 15 2.2 4.0 12.4 7.79
    CLB-1010-20P M IR1 IR2 10x10 20 1.7 3.0 18.0 10.38
    CLB-1010-25P M IR1 IR2 10x10 25 2.0 3.0 23.0 12.98
    CLB-1010-30P M IR1 IR2 10x10 30 2.2 3.0 28.0 15.57
    CLB-1010-40P M IR1 IR2 10x10 40 2.4 3.0 38.0 20.76
    CLB-1020-15P M IR1 IR2 10x20 15 2.2 4.0 12.4 7.79
    CLB-1020-20P M IR1 IR2 10x20 20 1.7 3.0 18.0 10.38
    CLB-1020-25P M IR1 IR2 10x20 25 2.0 3.0 23.0 12.98
    CLB-1020-30P M IR1 IR2 10x20 30 2.2 3.0 28.0 15.57
    CLB-1020-40P M IR1 IR2 10x20 40 2.4 3.0 38.0 20.76
    CLB-1070-15P M IR1 IR2 10x70 15 2.2 4.0 12.4 7.79
    CLB-1070-20P M IR1 IR2 10x70 20 1.7 3.0 18.0 10.38
    CLB-1070-25P M IR1 IR2 10x70 25 2.0 3.0 23.0 12.98
    CLB-1070-30P M IR1 IR2 10x70 30 2.2 3.0 28.0 15.57
    CLB-1070-40P M IR1 IR2 10x70 40 2.4 3.0 38.0 20.76
    CLB-1515-20P M IR1 IR2 15x15 20 1.8 5.0 16.7 10.38
    CLB-1515-25P M IR1 IR2 15x15 25 2.6 5.0 21.7 12.98
    CLB-1515-30P M IR1 IR2 15x15 30 2.1 4.0 27.4 15.57
    CLB-1515-40P M IR1 IR2 15x15 40 2.6 4.0 37.4 20.76
    CLB-1525-20P M IR1 IR2 15x25 20 1.8 5.0 16.7 10.38
    CLB-1525-25P M IR1 IR2 15x25 25 2.6 5.0 21.7 12.98
    CLB-1525-30P M IR1 IR2 15x25 30 2.1 4.0 27.4 15.57
    CLB-1525-40P M IR1 IR2 15x25 40 2.6 4.0 37.4 20.76
    CLB-3030-100P M IR1 IR2 30×30 100 2.8 5.0 96.7 51.90
    CLB-3040-100P M IR1 IR2 30×40 100 2.8 5.0 96.7 51.90
    CLB-3050-1000P M IR1 IR2 30×50 1000 4.8 5.0 996.7 519.00
    CLB-3070-100P M IR1 IR2 30×70 100 2.8 5.0 96.7 51.90
    CLB-30100-200P M IR1 IR2 30×100 200 3.9 5.0 196.7 103.8

    西格玛光机平凸柱面透镜型号
    合成石英，10x10mm~20x30mm
    型号 AxBmm 焦距f mm 边缘厚度te mm 中心厚度mm 后焦距fb 曲率半径r
    CLSQ-1010-15P 10×10 15 1.9 4.0 12.3 6.90
    CLSQ-1010-20P 10×10 20 1.5 3.0 17.9 9.20
    CLSQ-1010-25P 10×10 25 1.9 3.0 22.9 11.50
    CLSQ-1010-30P 10×10 30 2.1 3.0 27.9 13.80
    CLSQ-1010-40P 10×10 40 2.3 3.0 37.9 18.40
    CLSQ-1020-15P  10×20 15 1.9 4.0 12.3 6.90
    CLSQ-1020-20P  10×20 20 1.5 3.0 17.9 9.20
    CLSQ-1020-25P  10×20 25 1.9 3.0 22.9 11.50
    CLSQ-1020-30P  10×20 30 2.1 3.0 27.9 13.80
    CLSQ-1020-40P  10×20 40 2.3 3.0 37.9 18.40
    CLSQ-1070-15P  10×70 15 1.9 4.0 12.3 6.90
    CLSQ-1070-20P  10×70 20 1.5 3.0 17.9 9.20
    CLSQ-1070-25P  10×70 25 1.9 3.0 22.9 11.50
    CLSQ-1070-30P  10×70 30 2.1 3.0 27.9 13.80
    CLSQ-1070-40P  10×70 40 2.3 3.0 37.9 18.40
    CLSQ-1515-20P 15×15 20 2.1 6.0 16.0 9.20
    CLSQ-1515-25P  15×15 25 2.2 5.0 21.6 11.50
    CLSQ-1515-30P  15×15 30 1.8 4.0 27.3 13.80
    CLSQ-1515-40P  15×15 40 2.4 4.0 37.3 18.40
    CLSQ-1570-20P  15×70 20 2.1 6.0 16.0 9.20
    CLSQ-1570-25P  15×70 25 2.2 5.0 21.6 11.50
    CLSQ-1570-30P  15×70 30 1.8 4.0 27.3 13.80
    CLSQ-1570-40P  15×70 40 2.4 4.0 37.3 18.40
    CLSQ-2020-70P 20×20 70 2.4 4.0 67.3 32.2
    CLSQ-2020-700P 20×20 700 3.8 4.0 697.3 322.00
    CLSQ-2030-500P 20×30 500 3.7 4.0 497.3 230.00

    合成石英，20×40mm〜30×30mm
    型号 AxBmm 焦距f mm 边缘厚度te mm 中心厚度mm 后焦距fb 曲率半径r
    CLSQ-2040-25P  20×40 25 1.2 7.0 20.2 11.50
    CLSQ-2040-30P  20×40 30 1.7 6.0 25.9 13.80
    CLSQ-2040-40P  20×40 40 2.0 5.0 36.6 18.40
    CLSQ-2040-50P  20×40 50 1.7 4.0 47.3 23.00
    CLSQ-2040-60P  20×40 60 2.1 4.0 57.3 27.60
    CLSQ-2040-70P  20×40 70 2.4 4.0 67.3 32.20
    CLSQ-2040-80P  20×40 80 2.6 4.0 77.3 36.80
    CLSQ-2040-100P  20×40 100 2.9 4.0 97.3 46.00
    CLSQ-20100-130P 20×100 130 3.2 4.0 127.3 59.80
    CLSQ-20100-300P 20×100 300 3.6 4.0 297.3 138.00
    CLSQ-3030-50P  30×30 50 1.4 7.0 45.2 23.00
    CLSQ-3030-1000P  30×30 1000 4.8 5.0 996.6 460.00

    合成石英，30×40mm〜30×100mm
    型号 AxBmm 焦距f mm 边缘厚度te mm 中心厚度mm 后焦距fb 曲率半径r
    CLSQ-3040-50P  30×40 50 1.4 7.0 45.2 23.00
    CLSQ-3040-60P  30×40 60 1.6 6.0 55.9 27.60
    CLSQ-3040-70P  30×40 70 2.3 6.0 65.9 32.20
    CLSQ-3040-80P  30×40 80 1.8 5.0 79.6 36.80
    CLSQ-3040-100P  30×40 100 2.5 5.0 96.6 46.00
    CLSQ-3040-130P  30×40 130 3.1 5.0 126.6 59.80
    CLSQ-3040-150P  30×40 150 3.3 5.0 146.6 69.00
    CLSQ-3040-200P  30×40 200 3.8 5.0 196.6 92.00
    CLSQ-3040-250P  30×40 250 4.0 5.0 246.6 115.00
    CLSQ-3040-300P  30×40 300 4.2 5.0 296.6 138.00
    CLSQ-3040-400P  30×40 400 4.4 5.0 396.6 184.00
    CLSQ-3040-500P  30×40 500 4.4 5.0 496.6 230.00
    CLSQ-3040-700P  30×40 700 4.7 5.0 696.6 322.00
    CLSQ-3040-1000P  30×40 1000 4.8 5.0 996.6 460.00
    CLSQ-3050-50P  30×50 50 1.4 7.0 45.2 23.00
    CLSQ-3050-1000P  30×50 1000 4.8 5.0 996.6 460.00
    CLSQ-30100-130P  30×100 130 3.0 5.0 126.6 59.8
    CLSQ-30100-500P  30×100 500 4.4 5.0 496.6 230.00

    想要了解更多OptoSigma平凸柱面透镜型号规格参数，请联系我们。
