advanced microoptic systems凸面微透镜阵列，4000um超大子单元

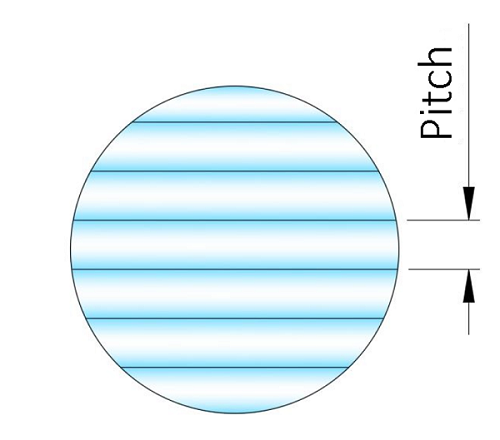

Pitch是两个相邻透镜光轴之间的*短距离


柱面微透镜阵列名称示例：APC – a – Py – Rz
a - 材料
Py - 间距pitch（um）
Rz - 以mm为单位的曲率半径 (ARz - 非球面曲率半径）


柱面微透镜阵列应用材料的编码如下
Q - 熔融石英
GB - 玻璃 BK7
GT - S-TiH53 或 S-TiH10 玻璃
G - 其他类型玻璃
P - 塑料
P(G) - 玻璃基板上的聚合物透镜


柱面微透镜阵列产品示例
APC-Q-P1000(D600)-R3
凸面（正曲面）柱面复眼透镜，熔融石英，pitch 1 mm，透镜直径 600 um，曲率半径 3 mm
凸面（正曲面）柱面复眼透镜，熔融石英，pitch 1 mm，曲率半径 3 mm

二、凸面（正曲面）六边形排列微透镜阵列 - APH
凸面微透镜阵列名称示例：APH – a – Py – Rz
a - 材料
Py – 间距Pitch（um）
Rz - 以mm为单位的曲率半径 (ARz - 非球面曲率半径）


凸面微透镜阵列应用材料的编码如下
Q - 熔融石英
GB - 玻璃 BK7
GT - S-TiH53 或 S-TiH10 玻璃
G - 其他类型玻璃
P - 塑料
P(G) - 玻璃基板上的聚合物透镜
pitch是两个相邻透镜光轴之间的*短距离。对于正交排列的圆形透镜，括号中给出的是透镜直径。


凸面微透镜阵列产品示例
APH-Q-P1000(D600)-R3
凸面（正曲面）六边形排列微透镜阵列，熔融石英，pitch 1 mm，透镜直径 600 um，曲率半径 3 mm
凸面（正曲面）六边形排列微透镜阵列，熔融石英，pitch 1 mm，曲率半径 3 mm以前生产的产品示例，可询问供货情况
APH-P(GB)-P30-R0.023
APH-Q-P38-R0.174
APH-Q-P44-AR0.049
APH-Q-P60(D30)-R0.019
APH-Q-P60(CA44)-R0.03
APH-Q-P60-R0.110
APH-Q-P100-R90
APH-Q-P125(D113)-R0.129
APH-Q-P161.5-R0.5
APH-Q-P161.5-R2.05
APH-Q-P200-R0.367
APH-Q-P200-R2.0
APH-Q-P204.8(D204.8)-R1.005
APH-Q-P247.5-R14
APH-P(GB)-P250-R0.3
APH-Q-P250-R1
APH-P(G)-P250-R300
APH-P(GB)-P250-R0,3xLBH-P(GB)-DV30
APH-Q-P260(CA240)-R1.24
APH-Q-P271.9-R0.337
APH-Q-P286-R0.8
APH-Q-P300-R0.477
APH-Q-P300-R1
APH-GT-P330-AR0.82
APH-Q-P330-R10.7
APH-Q-P400-R1.57
APH-Q-P400-R1.73
APH-Q-P443-AR0.844
APH-Q-P480-R4.7
APH-Q-P500-R76.05
APH-Q-P507-R0.85
APH-Q-P537-R1.25
APH-Q-P513-R1.820
APH-Q-P565(D565)-AR0.923
APH-GT-P600-R1.2
APH-Q-P760-R1.25
APH-Q-P800-AR2.045
APH-Q-P850-R11.46
APH-GT-P866-AR2.0
APH-Q-P866-R8.4
APH-Q-P866-R16.5
APH-Q-P866-R19.3
APH-Q-P866-R30
APH-GT-P1000-R1.34
APH-GT-P1000-R1.93
APH-Q-P1000-R3.63
APH-GT-P1300-R2.74
APH-GT-P1300-AR4.3
APH-Q-P1400-R60
APH-GT-P1500-R2
APH-GB-P1500-R2
APH-Q-P1500(D1416)-R2.3
APH-GT-P1500-R12.42
APH-Q-P1590(D1390)-AR1.103
APH-Q-P1600-R60
APH-Q-P1750(D1750)-R45.04
APH-Q-P2000(CA1600)-AR1.1
APH-GB-P2000(D1600)-AR2.62
APH-Q-P2000-AR6.354
APH-Q-P3200-R21.6
APH-Q-P4000-R18.9
APH-GT-P7000(CA4000)-R420


三、凸面（正曲面）正交排列微透镜阵列 - APO
aus微透镜阵列名称示例：APO – M – PY – RZ
M - 材料
Y – 间距pitch（um）
Z - 以mm为单位的曲率半径 (ARZ - 非球面曲率半径）


aus微透镜阵列应用材料的编码如下
Q - 熔融石英
GB - 玻璃 BK7
GT - S-TiH53 或 S-TiH10 玻璃
G - 其他类型玻璃
P - 塑料
P(G) - 玻璃基板上的聚合物透镜
