| | 品牌：西格玛光机 | | 型号：PFL-10-UV/NUV-AG | | 加工定制：否 | |
| | 物镜放大倍数：10-80 | | 适用范围：光学 | | 是否跨境货源：否 | |
倍率10-50×,焦距4-20mm,532,355,266nm,PFL-UV/NUV-AG 3波长用物镜
Optosigma 532,355,266nm物镜能够对特定的三个波长（YAG 激光的 2、3、4 次谐波对应的 532nm、355nm、266nm）实现高透过率。能平场校正，让视场从中心到边缘成像都自然清晰，且分辨率高，在机械性能方面工作距离长。主要用于激光加工中的同轴观察和激光导入系统，也用于多波长显微观测。
西格玛光机三波长物镜PFL-UV/NUV-AG
以用于YAG的2次谐波（532nm）或3次谐波（355nm）或4次谐波（266nm）脉冲激光的加工装置的物镜。以上3个波段都有很高的透过率。物镜工作距离（WD）长，场曲也得到校正，在视场边缘也可以得到自然清晰的观察图像。三波长物镜PFL-UV/NUV-AG可以用于同轴观察系统或激光导入光学系统等，是无限远校正物镜。可在可见光波段（400〜500nm）观测样品。激光损伤阈值(参考值) 0.09 J/cm2 (266nm)，0.1J/cm2 (355nm)，0.2J/cm2 (532nm)（脉冲宽度：10ns，重复频率：20Hz）

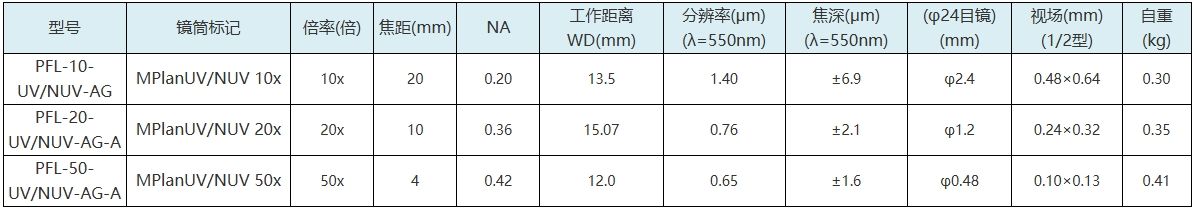

西格玛光机3波长用物镜技术参数表：
有效孔径（瞳径）=2×焦距×NA
3波长用物镜PFL-UV/NUV-AG产品应用信息
- Optosigma备有固定式的物镜支架（LHO-26）
-如果需要把物镜固定在十字动支架上时，请向技术咨询。
-266,355,532nm物镜作为激光加工物镜使用时，西格玛光机公司也供应同轴照明观察单元（OUCI-2）和激光导入用分色棱镜（DIMC）。
三波长物镜PFL-UV/NUV-AG使用注意事项
-将266,355,532nm物镜使用于激光加工时，请将入射光束直径扩展到瞳径的一半左右时使用。入射光束很细时，不能得到很小的聚光光斑。此外，激光的能量密度过高时，还有可能损伤物镜。此外，激光的能量密度过高时，还有可能损伤物镜。
-使用物镜进行加工激光时，加工溅出的粉末可能弄脏物镜的镜面。请确保充分的工作距离（WD）或插入薄的保护镜片，不要弄脏物镜。
-倍率为使用f=200mm管镜时的数值。使用其他产商生产的显微镜管镜时，倍率有可能不同。首先要确认使用成像管镜的焦距，从管镜焦距和物镜焦距的比例来求出的实际倍率。
西格玛光机Optosigma 532,355,266nm物镜外形图：
Optosigma 532,355,266nm物镜透过率波长特性图（T:透过率）
扫一扫，手机浏览
3波长用物镜PFL-UV/NUV-AG产品应用信息
