西格玛光机消色差双胶合柱面透镜

西格玛光机消色差胶合柱面透镜CDL是一种光学透镜，由两片柱面透镜胶合而成。柱面透镜的特点是其在一个方向上具有会聚或发散光线的能力，而在与之垂直的方向上对光线基本没有影响。这两片透镜通过合理的设计和胶合，可以有效地校正色差。


西格玛光机CDL系列消色差双胶合柱面透镜
Optosigma将两个不同折射率分散特性的柱面透镜粘接成一个透镜，得到接近理论极限宽度的细线。如果在使用平凸柱面镜（CLB-P）时对线像的色差或线宽不满的话，建议选用此消色差双胶合柱面透镜。在整个可见光区域实施了优化设计，焦距的一致性好。线像的方向和柱面镜的边（记号B）平行，调整方便。可以代替分光光度计的窄缝使用。


Sigmakoki消色差胶合柱面透镜CDL外形图

西格玛光机CDL系列消色差双胶合柱面透镜功能说明图

Optosigma消色差胶合柱面透镜CDL注意事项
CDL柱面消色差双胶合透镜对光束入射方向有要求。请将平行光束从曲率半径较小侧（侧面箭头所指示侧）入射。否则，线像会变粗。在母线方向（B方向），既没有消色差或消球差功能，也没有汇聚功能。入射一个线光源，无法等到一束平行光，其在母线方向（B方向）是发散的。如希望得到很细的线像，必须入射一束很平行的光束。Optosigma承接订制非标尺寸或焦距的同类透镜，另外还备有专门的柱面镜支架（CHA）可供选择。

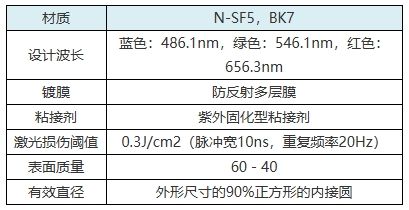

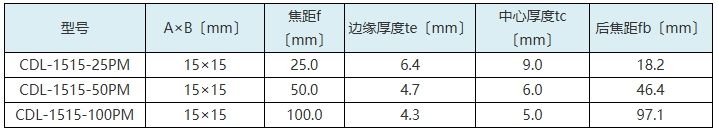

Sigmakoki CDL柱面消色差双胶合透镜技术参数：
