| | 加工定制：否 | | 品牌：西格玛光机 | | 型号：AGL-12-8.5P | |
| | 材质：B270 | | 适用范围：光学 | | 装箱数：1 | |
OptoSigma非球面透镜，外径12-50mm，焦距8.5-50mm
西格玛光机非球面聚焦透镜可以在较大发散角（会聚角）时折射照明光线。用于高倍率显微镜的照明系统或有效地聚集光源的发散光线的光学系统中。
光学聚焦透镜将其中一面做成非球面形状，用单透镜就可以得到约NA0.5的大发散角（会聚角）。从小口径的小型透镜到长后焦距的大口径透镜，备有各种外径尺寸。光学聚焦透镜可以在可见光到2μm红外的广泛谱区内使用。
西格玛光机非球面聚焦透镜从反面（平面或曲率半径很大的球面）一侧入射平行光时，球差会变大，光线不能聚光在一点上。OptoSigma非球面聚光透镜是单透镜，焦距随波长变化。OptoSigma非球面聚光透镜是照明光源用透镜，不是激光聚光用的无像差透镜。由于AGL非球面镜未镀有防反射膜，AGL非球面镜的正面和反面都存在反射损失，所以透过率为90%以下。
西格玛光机非球面聚焦透镜又可以叫作光学聚焦透镜、OptoSigma非球面镜和OptoSigma非球面透镜。

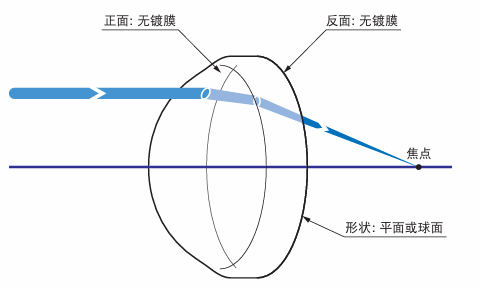

西格玛光机非球面聚焦透镜功能说明图

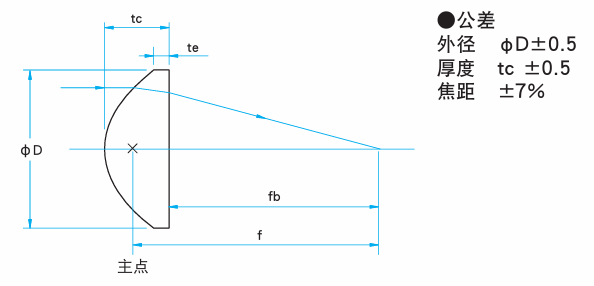

AGL非球面镜外形图单位mm

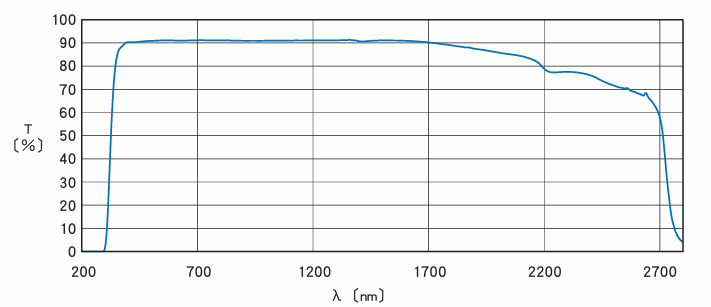

OptoSigma非球面透镜透过率波长特性
OptoSigma非球面透镜的共同指标
| OptoSigma非球面镜材质 |
B270®（nd＝1.523） |
| 形状 |
正面、非球面、反面、平面或球面 |
| 镀膜 |
无镀膜 |
| *高使用温度 |
170°C |
| 表面质量 |
80-50 |
| 有效直径 |
外径的80% |
AGL-30-23.5P OptoSigma非球面聚光透镜技术规格
| OptoSigma非球面镜材质 |
B270®（nd＝1.523） |
| 镀膜 |
无镀膜 |
| *高使用温度 |
170℃ |
| 表面质量 |
80-50 |
| 有效直径 |
外径的80% |
| 外径 φD |
φ30mm |
| 焦距ｆ |
23.5mm |
| 后焦距fb |
14.3mm |
| NA（D/2×0.8/f） |
0.51 |
| 边缘厚度te |
3.8mm |
| 中心厚度 tc |
13.5mm |
| 反面 |
平面 |
OptoSigma非球面聚光透镜标准品型号
| 型号 |
外径øDmm |
焦距fmm |
后焦距fbmm |
NA※1
（D/2×0.8/f） |
边缘厚度te |
中心厚度mm |
材料 |
| AGL-12-8.5P |
12 |
8.5 |
5.8 |
0.56 |
1.6mm |
5.5 |
球面 |
| AGL-12-10.5P |
12 |
10.5 |
8.2 |
0.46 |
1.1mm |
3.5 |
平面 |
| AGL-18-12P |
18 |
12 |
6.9 |
0.60 |
3.3 mm |
8.8 |
球面 |
| AGL-18-15.5P |
18 |
15.5 |
10.8 |
0.46 |
3.0 mm |
7.0 |
平面 |
| AGL-19-17P |
19 |
17 |
12.4 |
0.45 |
1.8 mm |
7.0 |
平面 |
| AGL-24-18P |
24 |
18 |
11.4 |
0.53 |
2.0 mm |
10.0 |
平面 |
| AGL-25-20P |
25 |
20 |
15.1 |
0.50 |
1.2 mm |
7.5 |
平面 |
| AGL-30-23.5P |
30 |
23.5 |
14.3 |
0.51 |
3.8 mm |
13.5 |
平面 |
| AGL-30-26.5P |
30 |
26.5 |
19.3 |
0.45 |
3.0 mm |
11.0 |
平面 |
| AGL-32.5-23.5P |
32.5 |
23.5 |
15.1 |
0.55 |
2.5 mm |
13.5 |
球面 |
| AGL-38-34.5P |
38 |
34.5 |
26.6 |
0.44 |
1.5 mm |
12 |
平面 |
| AGL-50-39P |
50 |
39 |
25.5 |
0.51 |
2.8 mm |
20.5 |
平面 |
| AGL-50-50P |
50 |
50 |
40.6 |
0.40 |
2.5 mm |
14.4 |
球面 |
