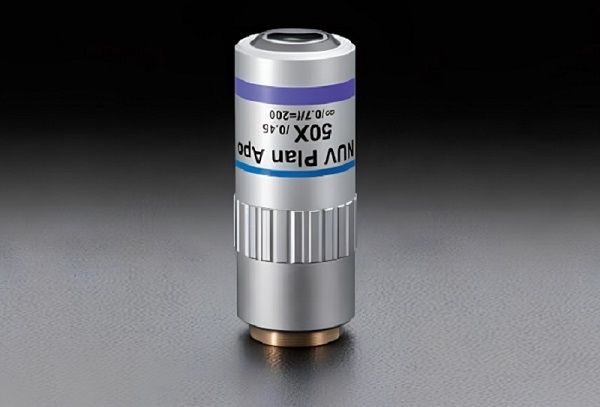

西格玛光机盖板玻璃补偿近紫外物镜 焦距10-2mm

盖板玻璃补偿功能用近紫外用物镜是YAG激光的3次谐波（355nm）加工用的高NA无限共轭物镜，在光学设计时，已经考虑并补偿了相应的盖板玻璃影响，可保证激光束透过盖板玻璃后的光斑*小。对应的盖板玻璃厚度分别为t=0.7mm，或t=1.1mm。另外还可提供NA=0.65的高分辨率型物镜（HR型）。玻璃厚度补偿近紫外物镜可以用于同轴观察系统或激光导入光学系统等，是无限远校正物镜。Sigmakoki玻璃校正近紫外物镜也可用于可见光（532nm）的脉冲激光。激光损伤阈值(参考值)0.05J/cm2(355nm)，0.1J/cm2(532nm)（脉冲宽：10ns，重复频率：20Hz）

西格玛光机盖板玻璃补偿近紫外物镜PAL-20/50/100-NUV-LC07/11技术参数表：
有效孔径=2×焦距×NA

型号	镜筒标记	倍率	焦距(mm)	NA	工作距离 WD(mm)	分辨率(μm) (λ=550nm)	焦深(μm) (λ=550nm)	视(mm) (φ24目镜)	场(1/2型)(mm)	自重(kg)
PAL-20-NUV-LC07-A	LCDPlanApoNUV20x(t0.7)	20x	10	0.40	17.35	0.69	±1.7	φ1.2	0.24×0.32	0.35
PAL-20-NUV-LC11-A	LCDPlanApoNUV20x(t1.1)	20x	10	0.40	17.40	0.69	±1.7	φ1.2	0.24×0.32	0.35
PAL-50-NUV-LC07-A	LCDPlanApoNUV50x(t0.7)	50x	4	0.45	15.05	0.61	±1.4	φ0.48	0.10×0.13	0.36
PAL-50-NUV-LC11-A	LCDPlanApoNUV50x(t1.1)	50x	4	0.45	15.01	0.61	±1.4	φ0.48	0.10×0.13	0.36
PAL-50-NUV-HR-L-LC07-A	LCDPlanApoNUVHR50x(t0.7)	50x	4	0.65	9.91	0.42	±0.7	φ0.48	0.10×0.13	0.51
PAL-50-NUV-HR-L-LC11-A	LCDPlanApoNUVHR50x(t1.1)	50x	4	0.65	9.89	0.42	±0.7	φ0.48	0.10×0.13	0.51
PAL-100-NUV-LC07-A	LCDPlanApoNUV100x(t0.7)	100x	2	0.57	11.17	0.48	±0.8	φ0.24	0.05×0.06	0.39
PAL-100-NUV-LC11-A	LCDPlanApoNUV100x(t1.1)	100x	2	0.57	11.13	0.48	±0.8	φ0.24	0.05×0.06	0.39

西格玛光机玻璃校正近紫外物镜PAL-20/50/100-NUV-LC07/11产品应用信息
-Optosigma备有固定式的物镜支架(LHO-26)
-如需玻璃厚度补偿近紫外物镜固定在十字动支架上时，请向技术咨询。
-盖板玻璃补偿近紫外物镜作为激光加工物镜使用时，西格玛光机公司也供应同轴照明观察单元(OUCI-2)和激光导入用分色棱镜(DIMC)


Optosigma盖板玻璃补偿功能用近紫外用物镜PAL-NUV-LC使用注意事项
-将玻璃校正近紫外物镜使用于激光加工时，请将入射光束直径扩展到瞳径的一半左右时使用。入射光束很细时，不能得到很小的聚光光斑。此外，激光的能量密度过高时，还有可能损伤物镜。
-假如实际使用的盖板玻璃厚度与设计厚度值不同的话，也会产生相应的像差，影响汇聚效果的。
-倍率为使用f=200mm管镜时的数值。使用其他产商生产的显微镜管镜时，倍率有可能不同。首先要确认使用成像管镜的焦距，从管镜焦距和物镜焦距的比例来求出的实际倍率。

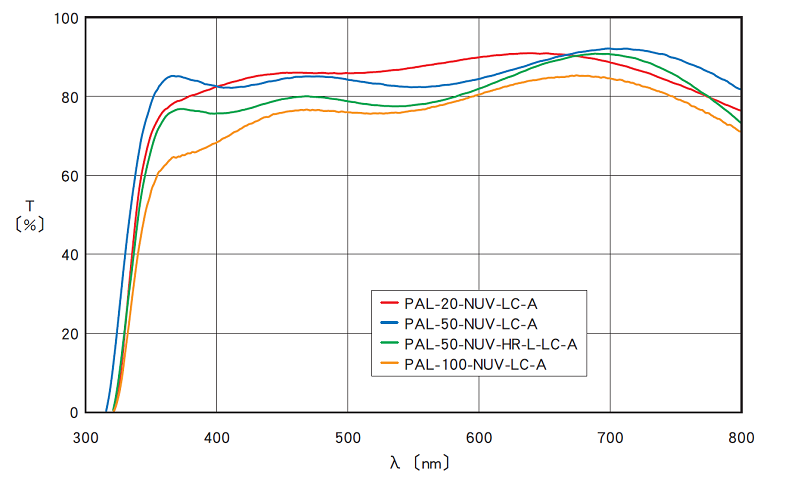

Sigmakoki玻璃厚度补偿近紫外物镜透过率波长特性图（T：透过率）
