| | 品牌：国产 | | 型号：KCCP-8-10，KCCP-10-3，KCCP-25.4-10-HR，KCCP-38.1-3-HR，KCCP- | | 加工定制：否 | |
| | 材质：k9，熔融石英 | | | | | |
面型λ/10，光束偏转角＜3”，可镀膜，现货供应的角锥棱镜

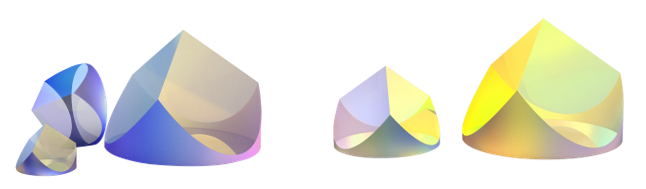

角锥棱镜Corner Cube Prisms，也被称为三面反射棱镜和三面垂直回射镜，主要用于准直，可将入射光反射三次后反射回原始方向，即使入射角不为零，进入玻璃角锥棱镜和石英角锥棱镜的光束或图像也会倒置并反射180°。角锥棱镜回射器不受对准的影响，非常适合后向反射光学元件。我们可以提供K9材料和紫外熔融石英材料的角锥棱镜回射器，KCCP系列K9角锥回射镜和UCCP系列紫外熔融石英角锥回射镜。我们的角反射棱镜可提供镀膜，包含反射面镀银膜、入射面镀VIS增透膜或入射面镀NIR增透膜。
K9角锥棱镜适用于350nm-2000nm，我们可以提供直径为Φ8mm-Φ72.5mm的尺寸，光束偏转角分为＜10”和＜3”。 紫外熔融石英角锥棱镜具有更宽的光谱范围185nm-2100nm，提供＜10”和＜3”的光束偏转角。
三面反射棱镜/三面垂直回射镜的命名规格：
材料+CCP-尺寸-光束偏转角-镀膜
材料：K代表K9玻璃角锥棱镜，U代表紫外熔融石英角锥棱镜
CCP：Corner Cube Prisms角锥棱镜
尺寸：单位mm
光束偏转角：3代表＜3”，5代表＜5”，10代表＜10”
镀膜：HR代表镀膜
例如，角反射棱镜KCCP-08-3 -HR代表K9角锥棱镜，直径8mm，光束偏转角＜10”，镀反射膜。
K9角锥回射镜和紫外熔融石英角锥回射镜的常规参数对比：
| 参数 |
KCCP系列玻璃角锥棱镜 |
UCCP系列石英角锥棱镜 |
| 材料 |
精退火H-K9L光学玻璃 |
紫外熔融石英 |
| 尺寸D公差 |
+0.0/-0.1mm |
| 高度H公差 |
±0.2mm |
| 光束偏转角 |
＜10”和＜3 |
| 表面面型 |
λ/10@633nm |
| 表面光洁度 |
40/20-60/40 |
10/5-20/10 |
| 倒边 |
＜0.25mmX45° |
| 镀膜 |
Ravg＜0.5%@400~700nm |
无镀膜 |
角反射棱镜Corner Cube Prisms的标准品：
除以下标准品外，我们也可根据客户的需求定制满足要求的各种K9角锥棱镜和紫外熔融石英角锥棱镜。
| 型号 |
光束偏转角 |
尺寸mm |
Hmm |
入射面镀膜 |
| KCCP-8-10 |
＜10” |
Φ8 |
6 |
无镀膜 |
| KCCP-10-3 |
＜3” |
Φ10 |
9 |
无镀膜 |
| KCCP-15-3 |
＜3” |
Φ15 |
11.3 |
无镀膜 |
| KCCP-25.4-3 |
＜3” |
Φ25.4 |
19 |
无镀膜 |
| KCCP-25.4-10 |
＜10” |
Φ25.4 |
19 |
无镀膜 |
| KCCP-38.1-3 |
＜3” |
Φ38 |
28.5 |
无镀膜 |
| KCCP-50-3 |
＜3” |
Φ50 |
42 |
无镀膜 |
| KCCP-50.8-3 |
＜3” |
Φ50.8 |
37.5 |
无镀膜 |
| KCCP-62.2-5 |
＜5” |
Φ62.2 |
47.9 |
无镀膜 |
| KCCP-65-10 |
＜10” |
Φ65 |
39.12 |
无镀膜 |
| KCCP-72.5-10 |
＜10” |
Φ72.5 |
52.35 |
无镀膜 |
| KCCP-8-10-HR |
＜10” |
Φ8 |
6 |
Ravg＜0.5%@400~700nm |
| KCCP-10-3-HR |
＜3” |
Φ10 |
9 |
Ravg＜0.5%@400~700nm |
| KCCP-15-3-HR |
＜3” |
Φ15 |
11.3 |
Ravg＜0.5%@400~700nm |
| KCCP-25.4-3-HR |
＜3” |
Φ25.4 |
19 |
Ravg＜0.5%@400~700nm |
| KCCP-25.4-10-HR |
＜10” |
Φ25.4 |
19 |
Ravg＜0.5%@400~700nm |
| KCCP-38-3-HR |
＜3” |
Φ38 |
28.5 |
Ravg＜0.5%@400~700nm |
| KCCP-50-3-HR |
＜3” |
Φ50 |
42 |
Ravg＜0.5%@400~700nm |
| KCCP-50.8-3-HR |
＜3” |
Φ50.8 |
37.5 |
Ravg＜0.5%@400~700nm |
| KCCP-72.5-10-HR |
＜10” |
Φ72.5 |
52.35 |
Ravg＜0.5%@400~700nm |
| UCCP-8-10 |
＜10” |
Φ8 |
6 |
无镀膜 |
| UCCP-12.7-3 |
＜3” |
Φ12.7 |
10.16 |
无镀膜 |
| UCCP-12.7-10 |
＜10” |
Φ12.7 |
10.16 |
无镀膜 |
| UCCP-25-3 |
＜3” |
Φ25.4 |
19 |
无镀膜 |
| UCCP-25.4-5 |
＜5” |
Φ25.4 |
19 |
无镀膜 |
| UCCP-25.4-10 |
＜10” |
Φ25.4 |
19 |
无镀膜 |
| UCCP-38.1-3 |
＜3” |
Φ38.1 |
28.5 |
无镀膜 |
| UCCP-38.1-5 |
＜5” |
Φ38.1 |
28.5 |
无镀膜 |
| UCCP-50.8-3 |
＜3” |
Φ50.8 |
37.5 |
无镀膜 |
| UCCP-50.8-5 |
＜5” |
Φ50.8 |
37.5 |
无镀膜 |
