B.Halle菲涅尔菱形棱镜，菲涅尔延迟器

菲涅尔菱形棱镜延迟器与宽带波片十分相似，两者都可以在很宽的波长范围内提供λ/4或λ/2均匀的相位延迟，但是菲涅尔棱镜延迟器波长范围更宽。它可以替代用于宽带、多波长或可调谐激光光源中的延迟波片。 B.hella可以根据客户的要求提供定制版本如特殊抗反射涂层，由 ZnSe 制成的菱形，用于中红外范围，卸载菱形。




菲涅尔棱镜主要特点：
-四分之一波或半波延迟
-波长范围比波片更宽
-胶粘棱镜(FR600HM)


菲涅尔棱镜主要应用：
       -投影显示
       -太阳能菲涅尔透镜
       -科研系统用菲涅尔透镜
       -航海照明
       -菲涅尔放大镜


菲涅尔透镜一侧是平面，另一侧用一系列同心槽代替了传统透镜的曲面，浇铸成一个薄且轻的塑料板面。每个环带都相当于一个独立的折射面，十字剖面像许多小棱镜，这些环带都能使入射光线会聚到一个共同的焦点。

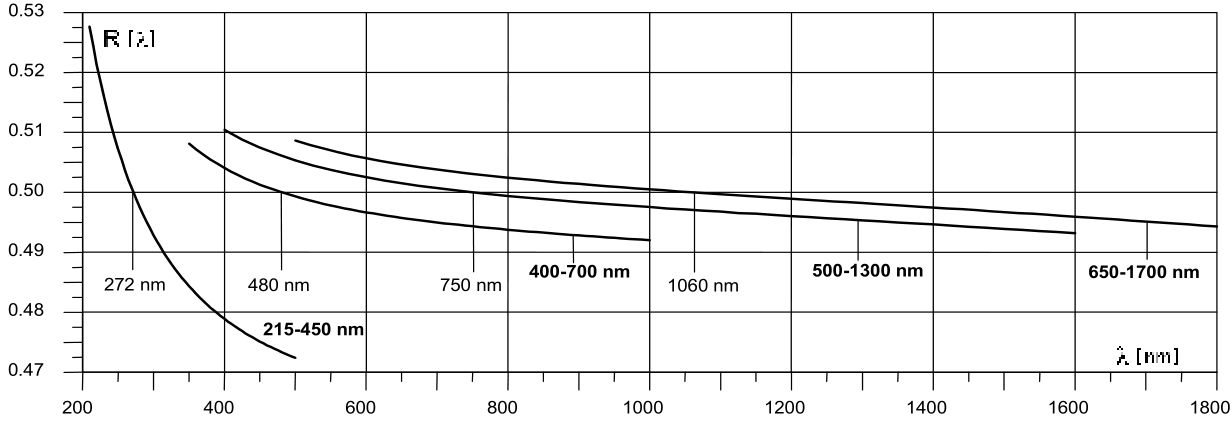

菲涅尔棱镜不是通过引入光路差来产生相移，而是通过利用全内反射中s极化和p极化分量之间的相位差。这种相移差只显示出微小的光谱变化，这使得延缓器适用于非常广泛的光谱范围。

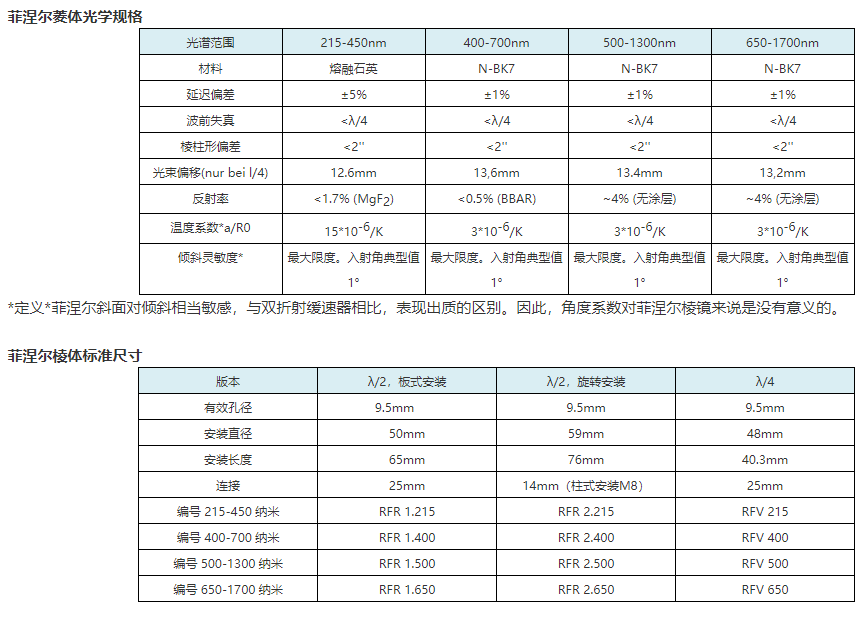

德国B.halle提供由熔融石英或皇冠玻璃N-BK7制成的菲涅尔棱镜。λ/4的延迟是通过在单个平行外延片内的两个全内反射实现的。相应的半波延缓器由两个这样的外延片组成，它们通过光学接触连接。

对于λ/2-rhombs，我们提供两种类型的支架。对于上个版本，棱镜被安装在一个板上。两端都配备了圆柱形的附件，以便于整合，例如在旋转支架上。第二种类型是安装在一个柱子上，包括一个旋转部分，它配备了滚珠轴承和一个0-360°的角度刻度。λ/4-rhombs在一个圆柱形支架中交付。
