OptoSigma偏光立方体分光镜，偏振分光棱镜

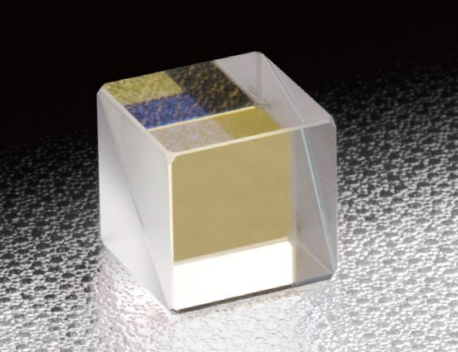

偏光立方体分光器(Polarizing Beamsplitter，PBS)通常由两个直角棱镜组成，这两个棱镜的一个斜面被涂覆了一层特殊的薄膜，然后将这两个直角棱镜以斜面对斜面的方式粘合在一起形成一个立方体，还可称为偏振立方分光镜。
当光线进入偏振分光棱镜PBS时，根据其偏振状态，光线会被分成两束：一束透射过PBS，另一束则被反射出来。日本西格玛光机偏光立方体分光镜PBS反射S偏光，反射率＞98%，透过P偏光，透过率＞97%，BK7材质，这是一款可用于各种激光波长的高消光比的偏光分光棱镜Polarizing Beamsplitter，还可以用于使用单色激光的各种偏光实验。

日本西格玛光机SIGMAKOKI偏光立方体分光镜PBS的共同指标：

共同指标
材质	BK7
基板面型精度	λ/4
镀膜	斜面：多层电介质膜 侧面4面：防反射膜
入射角度	0°
P偏光透过率	＞97%（405nm＞90％）
透过消光比	Ts：Tp＝1：1000
激光损伤阈值(参考值)	0.3J/cm2（脉冲宽10ns，重复频率20Hz）
表面质量	10－5
有效范围	外形尺寸85%的正方形内切圆

日本西格玛光机SIGMAKOKI偏光立方体分光镜PBS的特点：
- 通过透过P偏光，反射S偏光，可以将入射光的偏光状态正交分离。
- 偏振分光棱镜PBS镀有多层电介质膜，光量损失很小，可以有效地分离偏振光。
- 由于是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效范围的直径相同时，透过光或反射光不会渐晕或变小。

日本西格玛光机SIGMAKOKI偏光立方体分光器的信息：
- 承接制造产品目录之外的尺寸或波长的光学零件。
- 也备有平板型的偏光分光棱镜（PBS-C）。
- 也备有高消光比的格兰汤姆森棱镜（GTPC）。
- 需要高消光比的偏光分光棱镜时，请联系我们。

日本西格玛光机SIGMAKOKI偏光立方体分光器的注意事项：
- 从没有○记号的棱镜侧面射入光时，透过率或消光比的特性可能会发生变化。
- 与透过光的消光比相比，反射光的消光比稍微差一点。
- 在适用波长之外使用时，透过率或消光比会变差。
- 由于材料的折射率和玻璃厚度的影响，透过光或反射光会产生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。

OPTOSIGMA西格玛光机偏光立方体分光器外形尺寸：

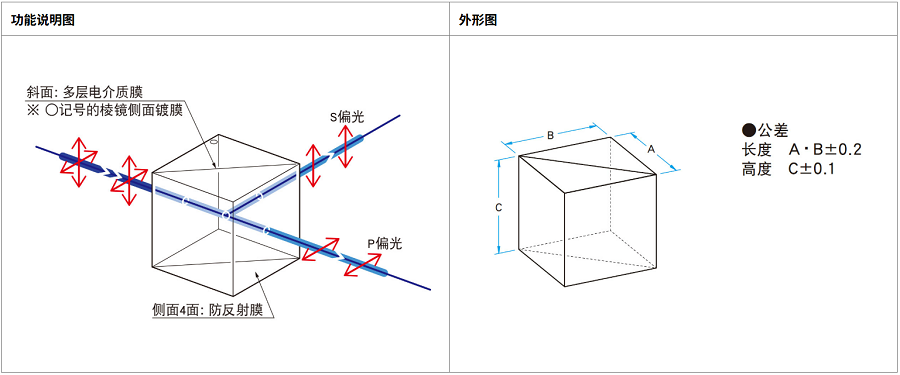

偏振立方体分光镜的外形图示如下，其从带有○记号的棱镜侧面入射。OPTOSIGMA偏振分光棱镜PBS的斜面镀多层电介质膜，侧面4面镀防反射膜，标准品的尺寸有10mm，15mm和20mm等。
