| | 品牌：Art Photonics | | 型号：100/110 Cu，200/220 Cu，9/125 Cu | | 加工定制：否 | |
| | 护套材质：镀铜 | | 拉伸强度：3.5 – 6 Gpa | | 线芯材质：石英 | |
Art Photonics镀铜光纤，工作温度可达600°
Art Photonics铜合金镀层石英光纤是高温、真空及严苛环境应用的理想解决方案。Art Photonics金属涂层高温光纤可以应用于医疗应用领域、强腐蚀性化学环境、核辐射防护设备、石油天然气行业井下传感和高功率激光传输等领域。
该铜合金镀层光纤兼具石英光纤的全部优势，相比聚合物涂层光纤更具备以下显著优点：
机械强度更优异
抗疲劳性能更卓越
根据紫外（UV）或近红外（NIR）石英纤芯的选择，Art Photonics镀铜光纤透光范围为220-2400 nm。金属涂覆层高温光纤工作温度范围*为-270°C至600°C，耐湿度可达100%。铜合金镀层石英光纤又可以称为金属涂覆层高温光纤、铜涂层石英光纤、Art Photonics金属涂层光纤（镀铜）和铜合金镀层石英光纤。

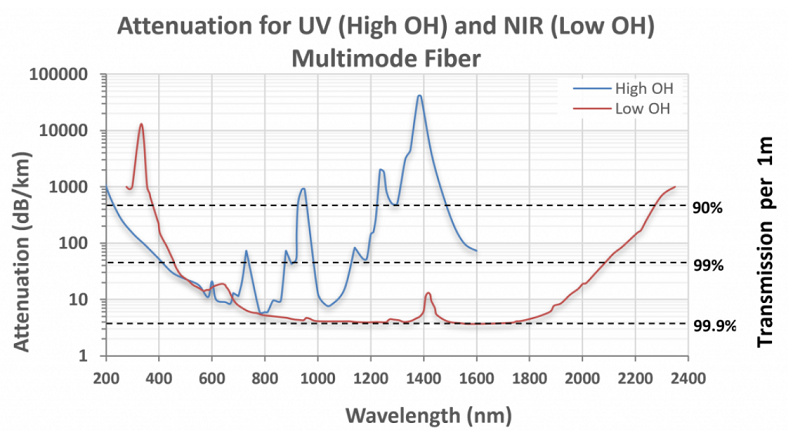

紫外（高羟基）与近红外（低羟基）多模光纤的衰减特性

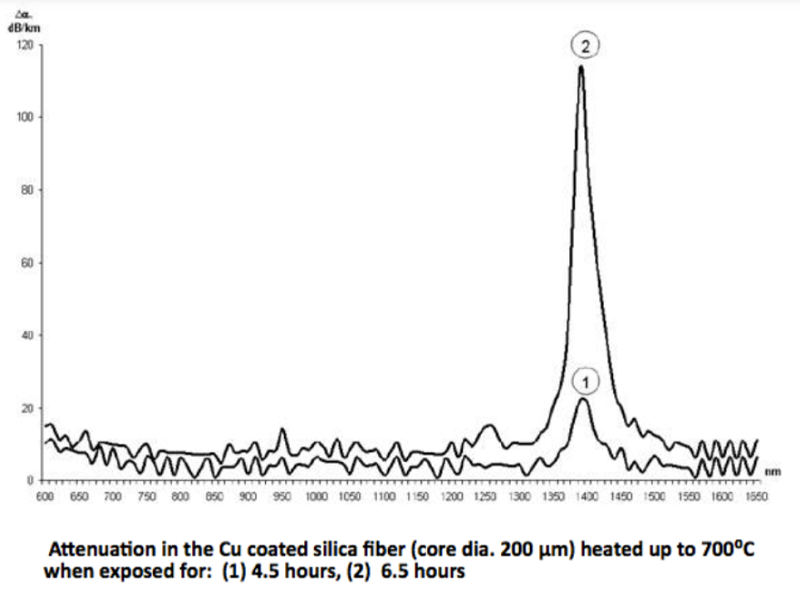

铜镀层石英光纤（纤芯直径200 μm）在700°C高温环境下的衰减特性研究
Art Photonics金属涂层光纤（镀铜）特点
-工作温度**高可达600°C
-优异的机械强度和柔韧性
-高真空环境下无气体释放
-可焊接连接器（可选无环氧树脂方案）
-金属镀层有效散热
-适用于蒸汽、环氧乙烷、电子束或伽马射线灭菌
-工作温度范围仅适用于非氧化性环境
Art Photonics金属涂层光纤（镀铜）应用
-高温环境应用
-强腐蚀性化学环境
-核辐射防护设备
-石油天然气行业井下传感
-高功率激光传输
-医疗应用领域
-钎焊式光纤束
Art Photonics镀铜光纤规格
| 铜涂层石英光纤规格 |
| 纤芯/包层阶跃折射率 |
纯熔融石英纤芯 / 氟掺杂石英包层 |
| 渐变折射率 |
锗掺杂熔融石英纤芯 / 纯熔融石英包层 |
| 铜涂层石英光纤纤芯直径，μm |
9; 50; 100; 200; 400; 600 |
| 铜合金镀层厚度，μm |
15 - 50（取决于光纤直径） |
| 标准数值孔径（NA） |
0.22 ± 0.02 |
| 可用数值孔径（NA） |
0.12 ± 0.02,0.26 ± 0.02 |
| *低工作温度°C |
-270 |
| *高工作温度°C |
600 |
| 湿度范围 |
高达100% |
| *小弯曲半径（长期） |
200 x光纤外径 |
| *小弯曲半径（短期） |
100 x光纤外径 |
| 抗拉强度（短规格），GPa |
3.5 – 6 |
| 两点弯曲强度，GPa |
>10 |
| 静疲劳参数 |
>100 |
Art Photonics金属涂层高温光纤型号
| 型号 |
Art Photonics镀铜光纤类型 |
纤芯um |
包层μm |
镀Cu,μm |
NA |
| 100/110 Cu |
阶跃折射率多模光纤 |
100±2% |
110±2% |
145±5% |
0.22 |
| 200/220 Cu |
阶跃折射率多模光纤 |
200±2% |
220+2% |
270+5% |
0.22 |
| 400/440 Cu |
阶跃折射率多模光纤 |
400±2% |
440+2% |
535+5% |
0.22 |
| 600/660 Cu |
阶跃折射率多模光纤 |
600±2% |
660+2% |
745+5% |
0.22 |
| 50/125 Cu |
渐变折射率多模光纤 |
50±2% |
125+2% |
165±2% |
0.22 |
| 9/125 Cu |
单模光纤 |
9±5% |
235+5% |
165+2% |
0.13 |

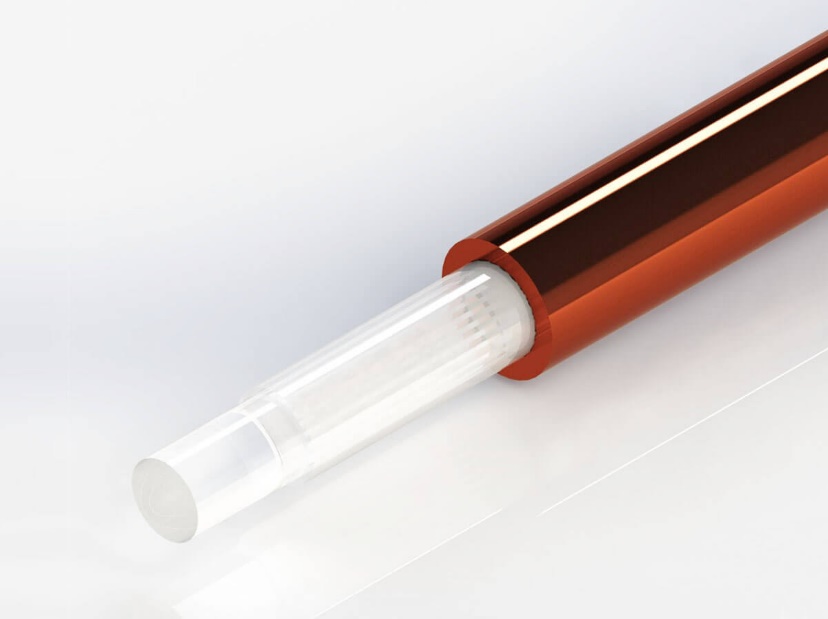

Art Photonics金属涂层高温光纤实物图
