• 西格玛光机非球面平凸透镜,尺寸ø15-100mm

    详细信息

     加工定制:是  品牌:西格玛光机  型号:AGL-60-D-125P、AGL-100-D-200P、AGL-100-D-175P
     材质:合成石英  适用范围:光学  装箱数:1
    OptoSigma非球面平凸透镜,尺寸ø15-100mm,焦距12-200
    把平凸透镜的凸面改成非球面形状,可制作球差小的短焦距透镜,也就是OptoSigma非球面平凸透镜。西格玛光机非球面平凸透镜常被用于汇聚照明光,或准直点光源。
    OptoSigma平凸透镜优势在于使用了特殊的研磨设备进行加工,没有压铸镜片所特有的材料收缩,裂痕,缺口等缺陷。
    非球面平凸聚光镜可用波段宽是从可见光到1.5μm波长的红外区域。非球面平凸聚光镜才使用的材料是S-BSL7。
    注意,OptoSigma非球面平凸透镜是一个单独的透镜,有色差,所以焦距随波长的不同而变化。注意。如果从平面侧入射平行光束的话,球差较大,不能获得*小的光斑。OptoSigma非球面平凸透镜又可以叫作OptoSigma平凸透镜、非球面平凸聚光镜和非球面凸透镜。

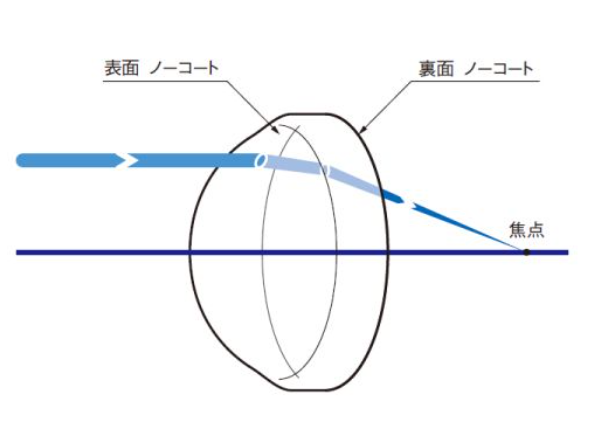

    西格玛光机非球面平凸透镜功能说明图

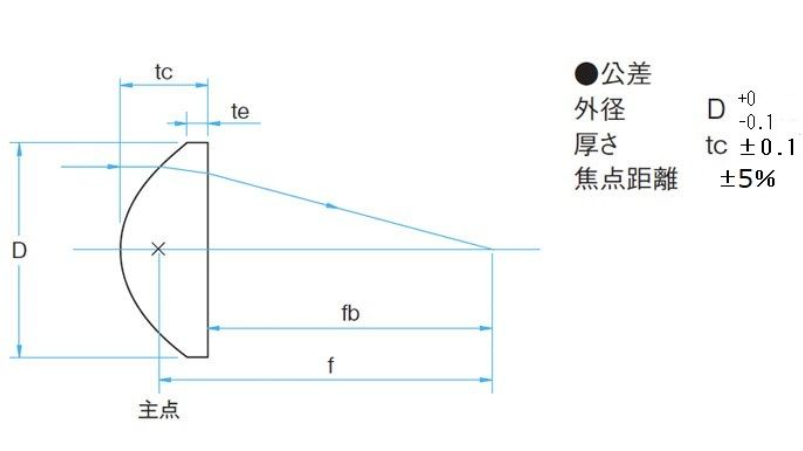

    OptoSigma非球面平凸透镜外形图

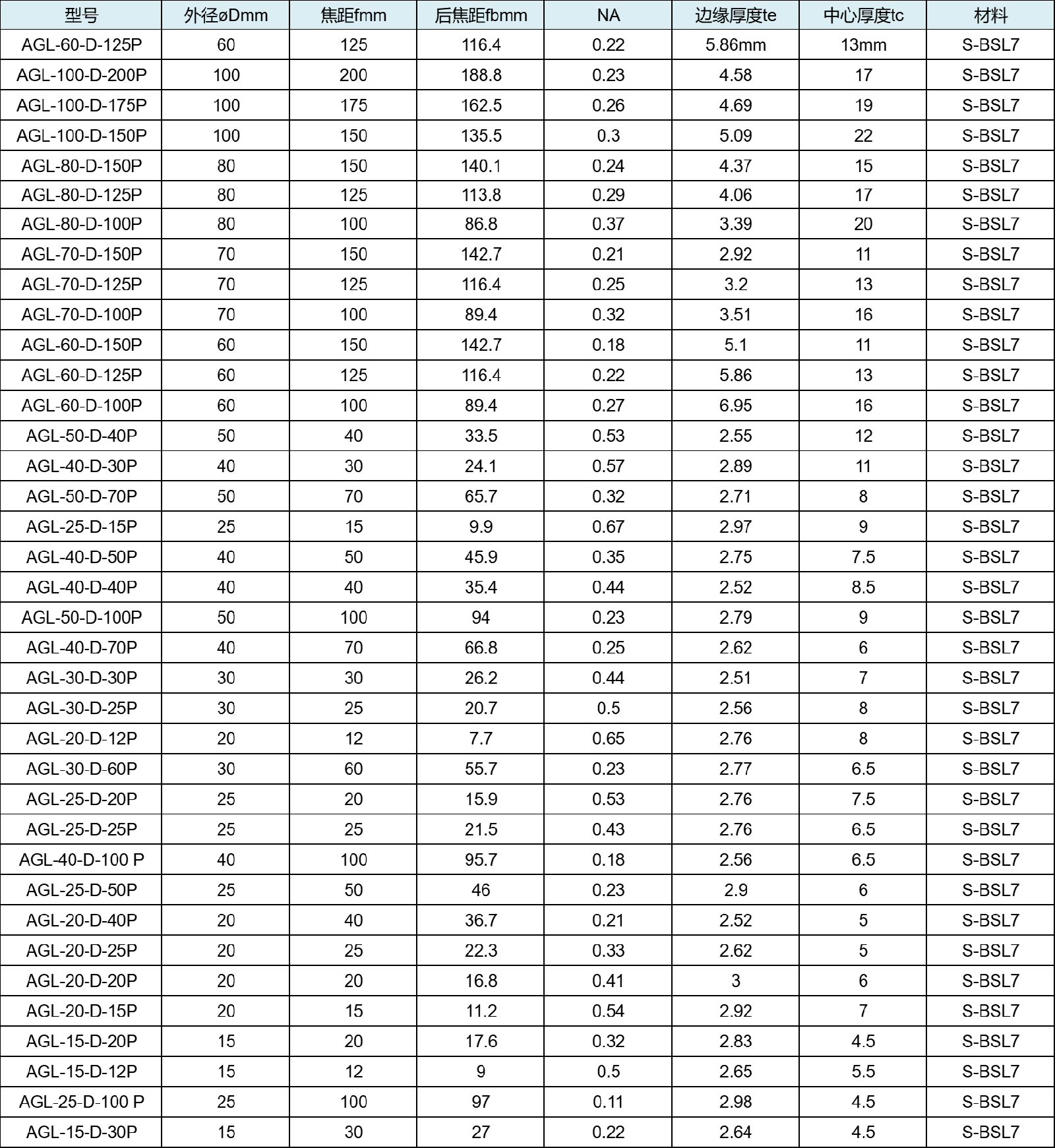

    OptoSigma大型非球面聚光镜标准品型号

    AGL-60-D-125P大型非球面聚光镜技术规格
    西格玛光机非球面平凸透镜材质 S-BSL7
    偏心 >5′
    镀膜 无镀膜
    非球面平凸聚光镜表面质量 60μm-400μm
    设计波长 587.56nm
    有效直径 φ54mm
    非球面凸透镜外径 φD 60mm
    焦距f 125mm
    后焦距fb 116.4mm
    NA 0.22
    边缘厚度te 5.86mm
    中心厚度 tc 13mm
    反面 平面
    形状误差 ±10μm


    AGL-100-D-200P大型非球面聚光镜技术规格
    OptoSigma平凸透镜材质 S-BSL7
    偏心 >5′
    镀膜 无镀膜
    OptoSigma平凸透镜表面质量 60μm-400μm
    设计波长 587.56nm
    有效直径 φ90mm
    非球面凸透镜外径 φD 100mm
    焦距f 200mm
    后焦距fb 188.8mm
    NA 0.23
    边缘厚度te 4.58mm
    中心厚度 tc 17mm
    反面 平面
    形状误差 ±10μm


    AGL-50-D-100P非球面凸透镜技术规格
    OptoSigma平凸透镜材质 S-BSL7
    偏心 >5′
    镀膜 无镀膜
    OptoSigma平凸透镜表面质量 60μm-400μm
    设计波长 587.56nm
    有效直径 φ45mm
    非球面凸透镜外径 φD 50mm
    焦距f 100mm
    后焦距fb 94.0mm
    NA 0.23
    边缘厚度te 2.79mm
    中心厚度 tc 9.0mm
    反面 平面
    形状误差 ±10μm

    如果想要了解更多的技术规格,欢迎联系我们。
