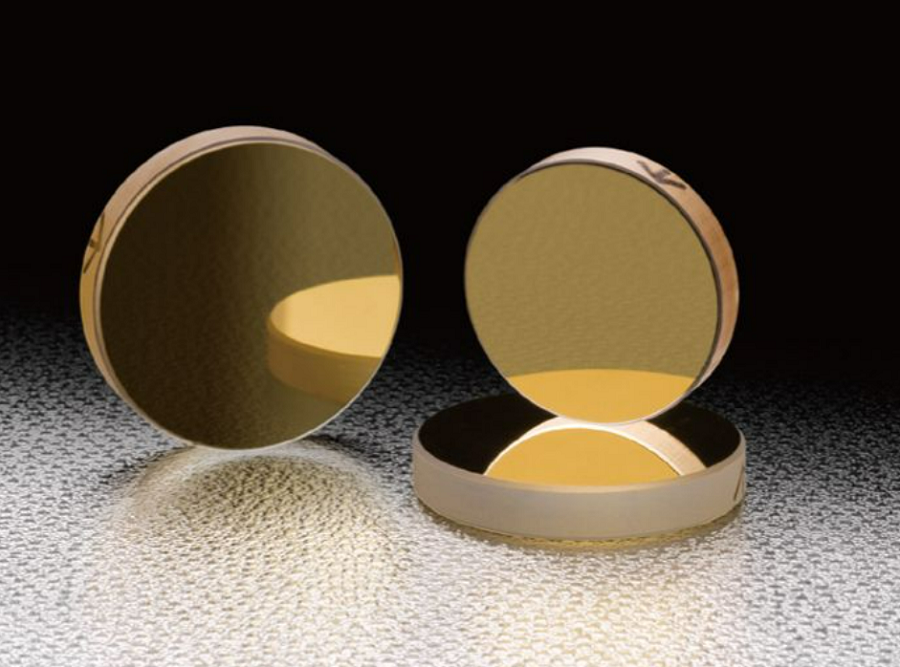

西格玛光机金膜平面反射镜，红外波段反射率大于98%

西格玛光机SigmaKoki金膜平面反射镜TFG,TFGS的特点：
- 为了增强金膜的附着力，镀有一层极薄的铬质底膜。
- 硅基板的金膜附着力很强，导热系数很高（导热性约为玻璃的111倍），耐热性比玻璃基板好很多。
- 由于是金属膜，宽带金属膜反射镜的反射率或反射率波长特性不会随入射角度发生大的变化。
- 金膜在红外谱区具有很高的反射率，没有反射的光被薄膜全部吸收，不会透过。


西格玛光机SigmaKoki金膜平面反射镜TFG,TFGS的共同指标：

材质	BK7 硬质玻璃（派热克斯玻璃®等） 硅晶体
镀膜	Cr（铬）＋Au（金）
平行度	<3′
表面质量	40－20
有效范围	外径的90%或外形尺寸90%的正方形的内切圆
激光损伤阈值	1.2kW/cm2　连续激光

OptoSigma金膜反射镜_西格玛光机的相关信息：
- 接制作产品目录之外的尺寸的光学反射镜。
- 也备有膜系没有吸收的，超宽带多层电介质膜反射镜（TFMS-4/20）。
- 派热克斯®是康宁公司的注册商标。


OptoSigma金膜反射镜_西格玛光机的注意事项：
- 在高能量激光条件下，使用硅基片镀金反射镜/Au反射镜时，需要在使用时冷却基板。
- 严禁用纸或布擦拭金膜，接触薄膜时会产生损伤，请使用清洁用压缩气罐清洁膜面。
- 光学反射镜的技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。

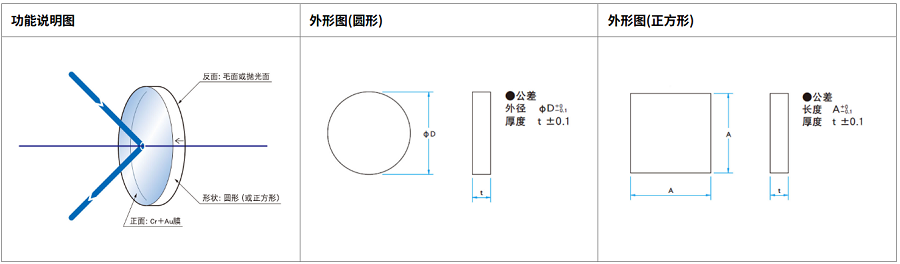

OptoSigma金膜反射镜_西格玛光机功能说明图和外形图：
以下宽带金属膜反射镜功能图示清晰的显示光束入射方向，入射面是Cr+Au膜，在Au反射镜侧面有箭头指向证明，方便快速识别出正面(入射面)。OPTOSIGMA硅基片镀金反射镜/Au反射镜有圆形和正方形供选择，其中有一英寸，两英寸等尺寸。 左图：功能说明图      右图：外形尺寸图


金膜反射镜TFG,TFGS系列的规格参数表：
圆形金膜反射镜规格参数：

型号	外径φD	厚度t	基板面型精度		材质	反面	备注
			(波长632.8nm)	(10.6μm换算)
TFG-20C05-10	φ20mm	5mm	λ/10	λ/160	BK7	毛面	―
TFG-25C05-10	φ25mm	5mm	λ/10	λ/160	BK7	抛光面	―
TFG-25C05-10-C	φ25mm	5mm	λ/10	λ/160	BK7	抛光面	10片1套
TFG-30C05-10	φ30mm	5mm	λ/10	λ/160	BK7	抛光面	―
TFG-40C06-10	φ40mm	6mm	λ/10	λ/160	BK7	抛光面	―
TFG-50C08-10	φ50mm	8mm	λ/10	λ/160	BK7	抛光面	―

正方形金膜反射镜规格参数：

型号	外径φD	厚度t	基板面型精度		材质	反面
			(波长632.8nm)	(10.6μm换算)
TFG-20S05-10	φ20mm	5mm	λ/10	λ/160	BK7	毛面
TFG-25S05-10	φ25mm	5mm	λ/10	λ/160	BK7	毛面
TFG-30S05-10	φ30mm	5mm	λ/10	λ/160	BK7	毛面
TFG-50S08-10	φ50mm	8mm	λ/10	λ/160	硬质玻璃	抛光面

圆形 硅基片镀金反射镜规格参数：

型号	外径φD	厚度t	基板面型精度		材质	反面
			(波长632.8nm)	(10.6μm换算)
TFGS-30C03-2	φ30mm	3mm	λ	λ/16	硅晶体	毛面
TFGS-40C04-2	φ40mm	4mm	λ	λ/16	硅晶体	毛面
TFGS-50C05-2	φ50mm	5mm	λ	λ/16	硅晶体	毛面

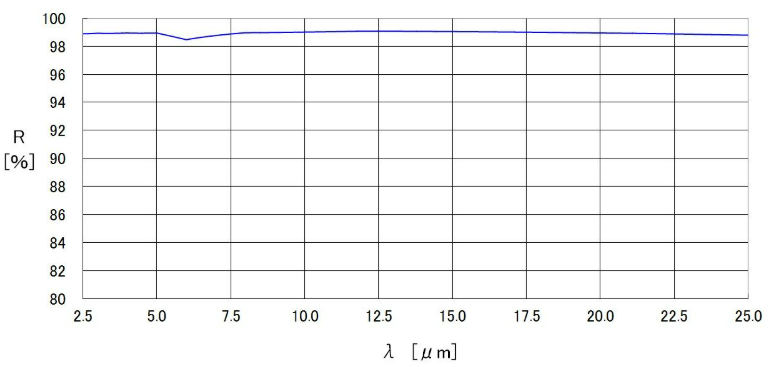

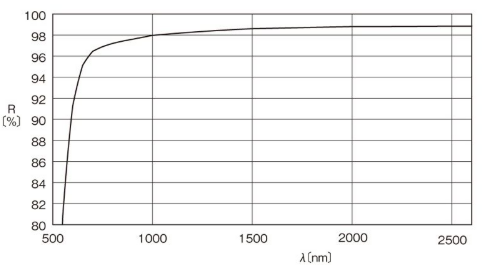

金膜反射镜TFG,TFGS系列的反射率波长特性（参考数据）:
