| | 品牌：西格玛光机 | | 型号：GFM-12.7C05-800，GFM-25.4C05-800，GFM-30C05-800，GCM-30C07-100-800，GCM-30C05-500-800 | | 加工定制：是 | |
| | 用途：激光光学 | | | | | |

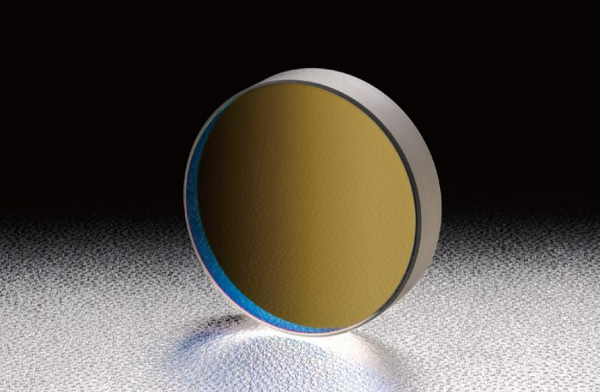

700-900nm，＞99.9%，-20fs2~-50fs2，飞秒激光用负分散反射镜GFM,GCM
西格玛光机提供一款反射镜，能够在特定波长范围内提供负的群延迟色散(负GDD)，通过提供负色散来补偿系统中的正色散，因此也叫做低群延迟色散镜，色散补偿镜，飞秒负分散反射镜和啁啾镜。日本西格玛光机SIGMAKOKI提供的负分散反射镜GFM/GCM系列是波长分散为负的特殊反射镜/啁啾镜，这款负GDD反射镜可用于飞秒激光谐振腔的分散补偿，使光线在2枚飞秒激光用负分散反射镜GFM,GCM间往返数次，抵消谐振腔内的波长分散。低群延迟色散镜GFM/GCM通过棱镜的波长分散补偿，使其机构紧凑。其中，这系列的色散补偿镜备有平面基板和谐振腔用凹面基板2种形状。
OPTOSIGMA飞秒激光用负分散反射镜GFM,GCM共同指标：
| 共同指标 |
| 材质 |
BK7 |
| 镀膜 |
多层电介质膜 |
| 入射角度 |
0°〜20° |
| 基板面型精度 |
λ/10 |
| 平行度 |
＜5″(平面) |
| 表面质量 |
10－5 |
| 有效直径 |
外径的80％ |
| 反面 |
抛光面 |
OPTOSIGMA飞秒激光用负分散反射镜GFM,GCM的相关信息：
- 承接制造产品目录之外的其他尺寸或波长谱区的负分散反射镜/色散补偿镜。
- 也承接制造高能量用的负分散反射镜。
- 备有保证镀膜后面型精度的反射镜（HTFM）。
OPTOSIGMA负分散反射镜GFM/GCM的注意事项：
- 负分散反射镜GFM/GCM入射角度应为0°〜20°，用于其他入射角时，可能不能补偿分散。
- 飞秒负分散反射镜GFM/GCM技术指标的反射率表示的是0°入射角的反射率。

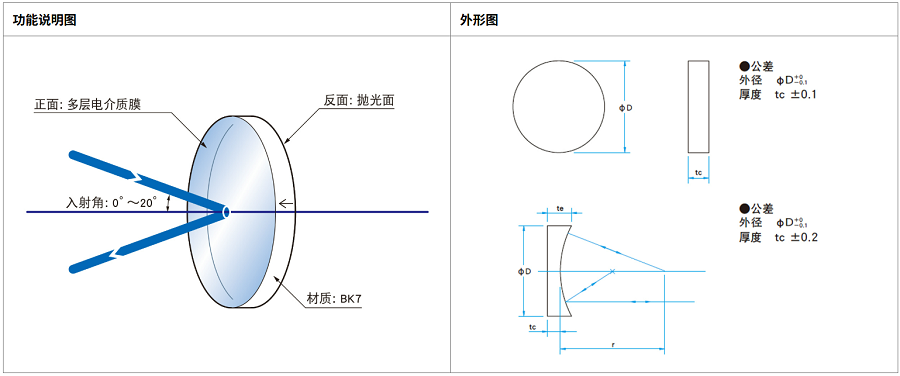

SIGMAKOKI西格玛光机GFM/GCM负色散镜功能说明图和外形图：
以下飞秒负分散反射镜/负GDD反射镜功能图示清晰的显示出其光束入射方向，入射面是多层电介质膜，出射面是抛光状态，这是一款0-20°反射镜，当用于其他入射角时，可能达不到补偿的效果。另外，低群延迟色散镜有平面和凹面两种基板形状供选择。
左图：功能说明图 右图：外形尺寸图
SIGMAKOKI西格玛光机GFM/GCM负色散镜的规格参数表：
| 飞秒负分散反射镜 |
| 型号 |
适用波长[nm] |
外径φD [mm] |
厚度t[mm] |
反射率[%] |
激光损伤阈值※[J/cm2] |
| GFM-12.7C05-800 |
700〜900 |
φ12.7 |
5 |
＞99.8 |
0.5 |
| GFM-25.4C05-800 |
700〜900 |
φ25.4 |
5 |
＞99.8 |
0.5 |
| GFM-30C05-800 |
700〜900 |
φ30 |
5 |
＞99.8 |
0.5 |
| 飞秒负分散凹面反射镜 |
| 型号 |
适用波长[nm] |
外径φD [mm] |
边缘厚度t[mm] |
曲率半径r[mm] |
反射率[%] |
激光损伤阈值※[J/cm2] |
| GCM-30C07-50-800 |
700〜900 |
φ30 |
7 |
50 |
＞99.8 |
0.5 |
| GCM-30C07-100-800 |
700〜900 |
φ30 |
7 |
100 |
＞99.8 |
0.5 |
| GCM-30C05-500-800 |
700〜900 |
φ30 |
5 |
500 |
＞99.8 |
0.5 |
| GCM-30C05-1000-800 |
700〜900 |
φ30 |
5 |
1000 |
＞99.8 |
0.5 |
SIGMAKOKI西格玛光机GFM/GCM负色散镜的反射率波长特性（参考数据）:

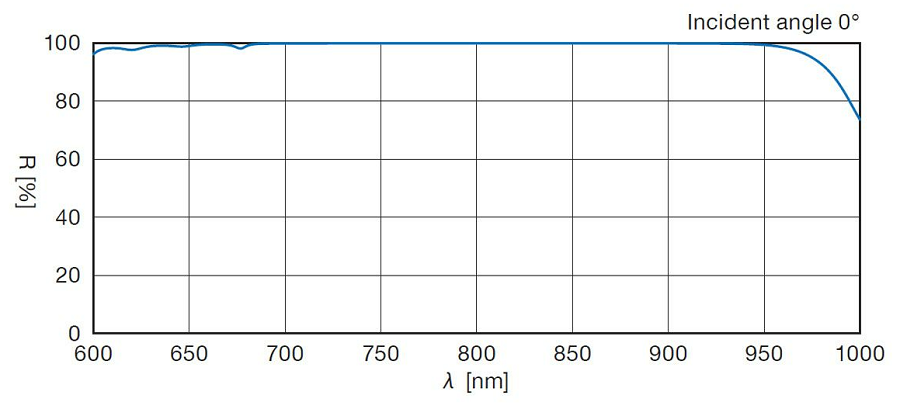

GFM/GCM负色散镜的反射率波长特性（参考数据） R：反射率

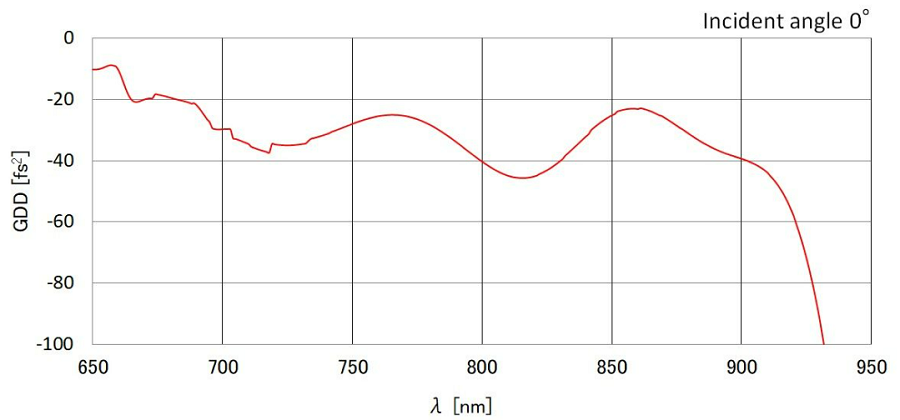

GFM/GCM负色散镜的群延迟（参考数据） GDD：Group Delay Dispersion
由以上曲线图可以看出，负GDD反射镜/啁啾镜在700-900nm，0°入射的反射率＞99.9%，GDD值都为负，在-20fs2以下，用户可根据实际需求选择合适的型号，另外，还可提供定制，更多详情，请联系我们。
