Wasatch Photonics激光脉冲压缩光栅 全光谱带高透射率 可定制

美国Wasatch Photonics的增强型VPH体相位全息光栅(Volume Phase Holographic Gratings)非常适合高功率超快激光器的脉冲压缩和脉冲拉伸，这个系列的VPH透射光栅(体相位全息衍射光栅)称为激光脉冲压缩光栅。另外，高色散透射光栅具有市场上较高的效率，几乎没有重影或散射。与表面浮雕光栅不同，Wasatch Photonics的激光脉冲压缩VPH光栅可以轻松清洁和处理，可从库存激光脉冲压缩光栅系列中进行选择，或定制符合OEM设计和材料的VPH脉冲压缩光栅。
激光脉冲压缩光栅VPH的特点和优势：
- 一阶衍射效率高达98%
- 全光谱带高透射率
- 衍射波前畸变低，散射*小
- 全通光孔径衍射效率均匀，小化光束畸变
- 适用于高脉冲能量应用场景
- 坚固设计便于清洁与操作
- 大化光学设计灵活性


更高效、更均匀；更低的波前畸变的激光脉冲压缩光栅VPH（体相位全息衍射光栅）：
美国Wasatch Photonics的VPH体相位全息光栅性能无与伦比，比传统表面浮雕光栅更具耐久性。专有工艺将体相位全息衍射光栅结构封装于坚固外壳中，便于操作与清洁。众多设计师采用透射式脉冲压缩腔设计，因其布局灵活紧凑且常采用折叠结构。美国Wasatch Photonics提供均匀效率、*小散射和低波前畸变特性，确保生成极短、极纯净的脉冲。用户可选择库存VPH体相位全息光栅用于研究，或联系我们探讨为您定制超高效率方案（波长范围300-2500nm）。


VPH光栅, 用于脉冲压缩/ VPH透射光栅的规格参数：

规格	WP-800/1030-xx	WP-1250/1030-xx	WP-1800/1030-xx
波长	980-1080 nm	1020-1040 nm	1020-1040 nm

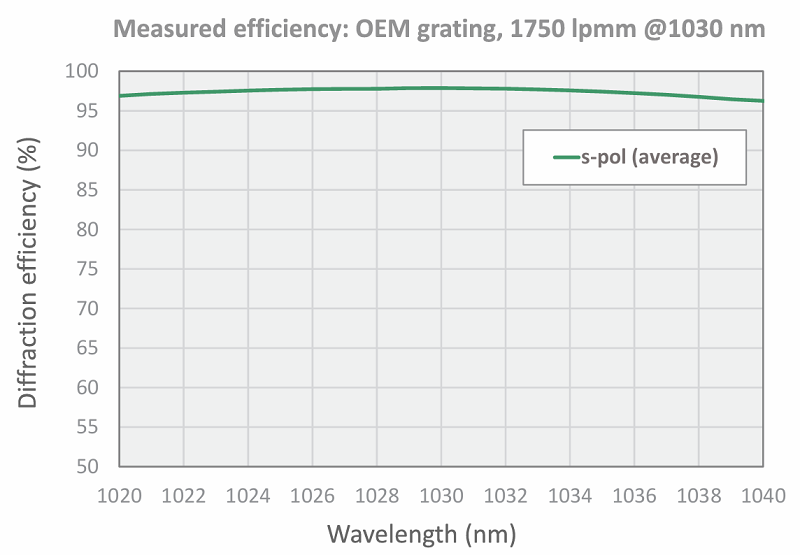

衍射效率	96-98%*	94-96%*	94-96%*
空间频率Spatial Frequency	800±0.5 lines/mm	1250±0.5 lines/mm	1800±0.5 lines/mm
入射角(AOI)	24.3°@1030 nm	40.1°@1030 nm	68.0°@1030 nm
尺寸 (-xx)	25x35x4mm 30x45x6mm	30x90x6mm	25x25x6mm
波前畸变	< λ/5 rms@633 nm over a 25 mm diameter
表面质量	60-40 scratch-dig
AR镀膜	针对指定波长范围及AOI进行优化

* 定制激光脉冲压缩VPH光栅时，所需的*低效率将决定单价，*高可达98%。


VPH光栅, 用于脉冲压缩——OEM解决方案：
在Wasatch Photonics，专注批量生产高质量VPH脉冲压缩光栅所需的工艺与计量技术，支持波长高达2500nm的光谱范围。与OEM合作伙伴在每个设计和测试流程中紧密协作，建立客户专属测试夹具，从而减轻进厂测试负担，确保系统即插即用性能。还支持高达300GW/cm²的强度（适用于100-200fs脉冲、<50W systems）或几kW/cm2的强度（适用于连续波）。
