| | 加工定制：是 | | 品牌：西格玛光机 | | 型号：CSCH-10-550 — CSCH-20-800 | |
| | 材质：bk7 | | 装箱数：1 | | | |
400nm-850nm可选，BK7材质，透过率28±5%的铬膜立方体分光镜CSCH
镀铬立方半反射镜是在可见到红外的宽波长谱区使用的立方体型的半反射镜。可以用于简单的实验或分光计测等。由于镀铬分光立方体使用金属膜，在宽波长谱区内透过率的波长依赖性很小，即使波长变化透过率和反射率也几乎不变。备有可见光和红外光用（半导体激光用）的系列产品。由于镀铬分光立方体是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效范围直径相同时，透过光或反射光不会渐晕或变小。
Optosigma镀铬分束立方体CSCH型号汇总列表
| 型号 |
适用波长〔nm〕 |
A＝B＝C〔mm〕 |
| CSCH-10-550 |
400〜700 |
10 |
| CSCH-15-550 |
400〜700 |
15 |
| CSCH-20-550 |
400〜700 |
20 |
| CSCH-25-550 |
400〜700 |
25 |
| CSCH-30-550 |
400〜700 |
30 |
| CSCH-40-550 |
400〜700 |
40 |
| CSCH-50-550 |
400〜700 |
50 |
| CSCH-10-800 |
750〜850 |
10 |
| CSCH-15-800 |
750〜850 |
15 |
| CSCH-20-800 |
750〜850 |
20 |
Optosigma CSCH铬膜立方体分光镜技术指标
| 共同指标 |
| 材质 |
BK7 |
| 基材面型精度 |
λ/4 |
| 透过光束偏角 |
＜5′ |
| 镀膜 |
斜面 铬膜
侧面4面 防反射膜 |
| 入射角度 |
０° |
| 透过率 |
平均28±5%（P偏光和S偏光的平均值） |
| 分束比（反射：透过） |
１：１ |
| 激光损伤阈值 |
0.3J/cm2（脉冲宽10ns，重复频率20Hz） |
| 表面质量 |
40-20 |
| 有效范围 |
外形尺寸85%的正方形的内切圆
（A＝B＝C≦7mm：外形尺寸80%的正方形的内切圆） |

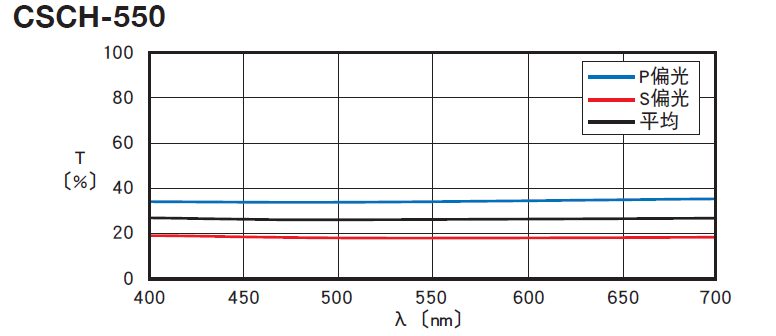

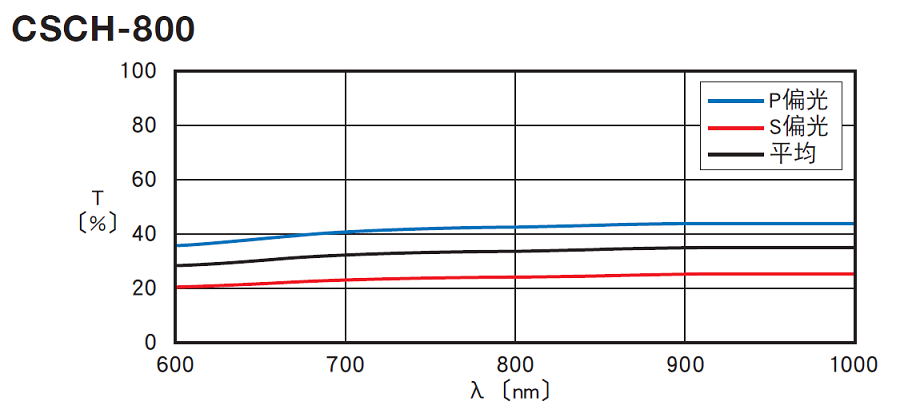

镀铬立方半反射镜透过率波长特性（参考数据）T：透过率
Optosigma镀铬分束立方体CSCH使用注意事项
-铬膜有40%左右的吸收，透过光和反射光只能各自获得入射光量的30%左右。
-请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，反射率或分束比，偏光特性可能会改变。
-使用激光等的直线偏光时，反射率或透过率随偏光方向变化。如果要调整分束比为1：1时，请45°倾斜偏光方向或使用圆偏光。
-镀铬分束立方体入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。
-镀铬分光立方体由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。
西格玛光机镀铬立方半反射镜CSCH使用信息
-承接制造产品目录之外的尺寸或波长，分束比的光学零件。请利用客户问询单。
-要求保证反射波面精度或透过波面精度时，请联系我们

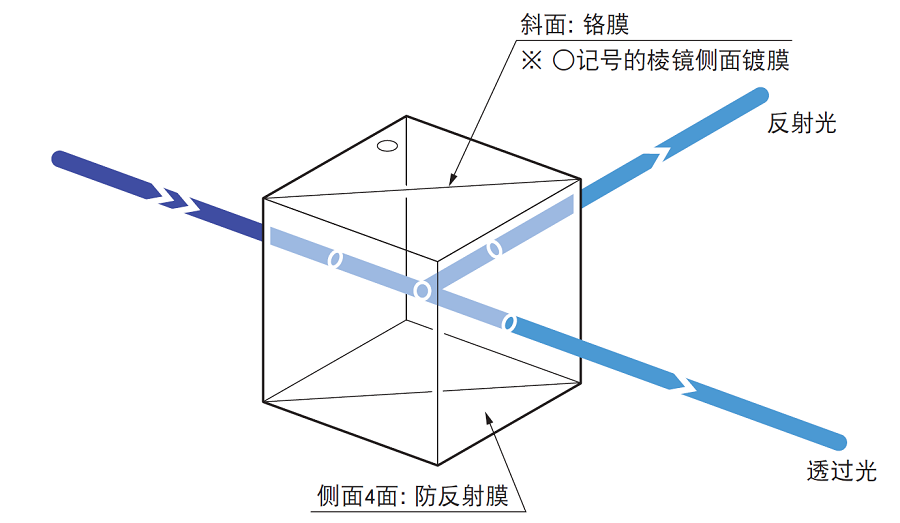

Optosigma铬膜立方体分光镜CSCH功能说明图
