• 日本QD Laser紧凑型四波长激光器，高性能多波长

    详细信息

     品牌：日本QD Laser  型号：QLM4F02-48536678-yS，QLM4F02-48536678-yP  加工定制：否
     波段范围：近紫外  激光方式：光泵式  工作物质：液体
     光路径：透过型外光路  输出形式：NPN三级管型  传输信号：图腾柱型
    488、532、660、785 nm,20mW，小尺寸紧凑型四波长激光光源
    QLM04F02-48536678 日本QD laser激光器是一款多色紧凑型小尺寸激光器，包含488、532、660 和 785 nm波长，集成了一个可见光紧凑型激光器和3个带光纤输出的TO-CAN 组件。块包含TEC（热电制冷器）控制器，并采用高气密性封装。
    QD Laser多波长激光器图

    日本QD Laser紧凑型四波长激光器（4 wavelength laser light source）特点：
    - 4种波长：488、532、660 和785nm的QD laser激光器
    - 532nm可见激光采用倍频技术
    - 提供532nm激光的前端功率监测
    - 3个TO56封装的488nm、660nm和785nm直接半导体QD laser激光器，内置监控光电二极管（PD）
    - 保偏光纤输出
    - 高气密性封装，内置TEC

    日本QD Laser紧凑型四波长激光器（4 wavelength laser light source）应用：
    -荧光显微镜
    -光谱学
    -生物医学应用

    日本QD Laser紧凑型四波长激光器型号表
    型号 波长 功率
    QLM4F02-48536678-yS 488, 532, 660, 785nm 20mW（单模光纤）
    QLM4F02-48536678-yP 488, 532, 660, 785nm 20mW（保偏光纤）


    日本QD Laser紧凑型四波长激光器额定值（Tc= 25℃，除非另有说明）：
    参数 符号 额定值 单位
     TEC驱动电流 Itec 3 A
     热敏电阻阻值（B=3250 K） Rth 10(+/-3%) 开尔文
    工作温度 Tc 20 to 30 ℃
    存储温度 Tstg -10 to 50 ℃
     存储相对湿度 RH < 90 (无冷凝) %

    小尺寸四波长激光光源紧凑型激光器产品规格表：
    波长 参数 符号 额定值 单位
    488nm  光输出功率 Pr 30 mW
    激光二极管反向电压 VRLD - V
     激光二极管反向电流 IRLD 85 mA
     光电二极管反向电压 VRPD 5 V

    波长 参数 符号 额定值 单位
    532nm  光输出功率 Pr 30 mW
    分布式反馈激光器正向电流 Ifdfb 250 mA
    分布式反馈激光器正向电压 Vfdfb 2.5 V
    分布式反馈激光器反向电压 Vrdfb 2 V
    半导体光放大器正向电流 Ifsoa 320 mA
     半导体光放大器正向电压 Vfsoa 3 V
     半导体光放大器反向电压 Vrsoa 2 V

    波长 参数 符号 额定值 单位
    660nm  光输出功率 Pr 30 mW
    激光二极管反向电压 Vrld 2 V
     光电二极管反向电压 Vrpd 30 v

    波长 参数 符号 额定值 单位
    785nm  光输出功率 Pr 60 mW
    激光二极管反向电压 VRLD 2 V
     光电二极管反向电压 Vrpd 30 V


    QD Laser紧凑型四波长激光器/紧凑型激光器光学和电学特性（Tc= 25℃，除非另有说明）：
    波长 参数 符号 测试条件 *小值 典型值 *大值 单位
    488 nm 阈值电流 Ith488 CW - 30 50 mA
    工作电流 Iop488 CW, Pf=20mW - 100 130 mA
    工作电压 Vop488 CW, Pf=20mW - 5.6 6.2 V
    监控电流 Iw488 CW, Pf=20 mW,VRD=5V 200 1000 1800 UA
    峰值波长 λp488 CW, Pf=20 mW 483 488 493 nm
    偏振消光比 PER488 CW - 20 - dB

    波长 参数 符号 测试条件 *小值 典型值 *大值 单位
    532 nm  分布式反馈激光器（DFB）工作电流 LopDFB CW, P=20mw - 120 220 mA
     分布式反馈激光器（DFB）工作电压 VopDFB CW, P=20.mW - 1.8 2.4 V
     半导体光放大器（SOA）工作电流 IopsOA CW, P=20 mW - 250 320 mA
     半导体光放大器（SOA）工作电压 VopSOA CW. P=20mW - 2.0 3.0 V
     前端监控电流 Im532 CW, P=20 mW,Vao=5V
         		 TBD   uA
    峰值波长 λp532 CW, Pf=20mW 530 532 534 nm
     偏振消光比 PER532 CW - 20 - dB
    波长 参数 符号 测试条件 *小值 典型值 *大值 单位
    660 nm 阈值电流 Ith660 CW - 55 70 mA
    工作电流 Iop660 CW, Pf=20mW - 100 135 mA
    工作电压 Vop660 CW, Pf=20 mW - 2.3 2.8 V
    监控电流 Im600 CW,Pf=20 mW,Vrd=5V 25 150 300 uA
    峰值波长 λp660 CW, P=20 mW 655 660 665 nm
    偏振消光比 PER660 CW - 20 - dB

    波长 参数 符号 测试条件 *小值 典型值 *大值 单位
    785 nm  阈值电流 Ith785 CW - 35 55 mA
    工作电流 Iop785 CW, Pf=40 mW - 135 190 mA
    工作电压 Vop785 CW, Pf=40 mW - 2.2 2.8 V
    监控电流 Im785 CW, Pf=40 mW, Vrd=5 V 50 190 600 μA
    峰值波长 λp785 CW,Pf=40 mW 775 783 795 nm
     偏振消光比 PER785 CW - 20 - dB

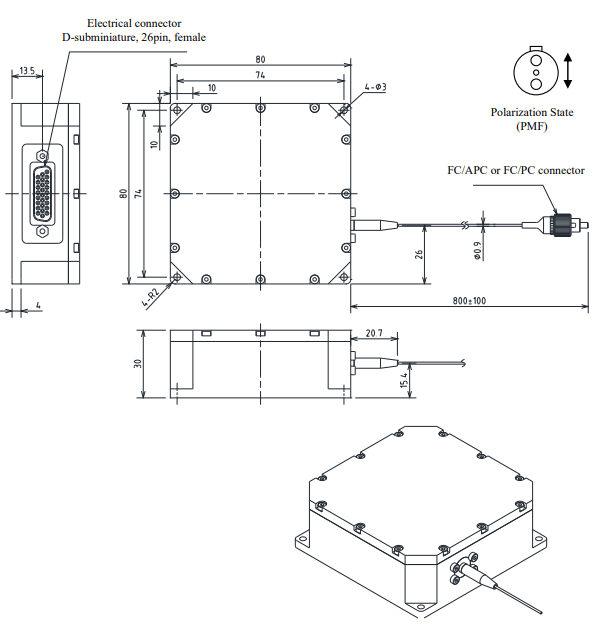

    四波长紧凑型可见激光器（4 wavelength laser light source）/微型激光器轮廓图：
    多波长激光器轮廓图


    四波长紧凑型可见激光器电气连接器的引脚分配（电气连接器：D 型超小型，26 针，母头）：
    引脚编号 功能 引脚编号 功能
    1 488nm 激光二极管阳极 14 532nm 共阴极（DFB、SOA）
    2 激光二极管阴极 15  分布式反馈激光器（DFB）阳极
    3 光电二极管阳极 16 半导体光放大器（SOA）阳极
    4 光电二极管阴极 17 光电二极管阳极
    5 660nm 激光二极管阳极 18 光电二极管阴极
    6 短路 14 19 488nm 波分复用模块热敏电阻正极
    7 光电二极管阳极 20 波分复用模块热敏电阻负极
    8 光电二极管阴极 21 制冷器正极
    9 无连接 22 制冷器正极
    10 785nm 激光二极管阳极 23 660nm 制冷器正极
    11 短路 激光二极管阴极 24 制冷器负极
    12 光电二极管阳极 25 制冷器负极
    13 光电二极管阴极 26 制冷器负极


    四波长紧凑型可见激光器/微型激光器产品零件号：
    部件编号 光纤类型 光纤直径 连接器
    QLM4F02-48536678-1P 保偏光纤 900um FC/APC
    QLM4F02-48536678-2P FC/PC
    QLM4F02-48536678-1S 单模光纤 900um FC/APC
    QLM4F02-48536678-2S FC/PC

    488,532,660,785nm微型激光光源/微型激光器/小尺寸激光器注意事项:
    安全信息:
    488,532,660,785nm微型激光光源被归类为3B类激光产品，多波长激光器符合21 CFR第1040.10部分的规定。在操作过程中，请勿直视多波长激光器光源，因为激光设备可能对人眼造成伤害。请勿食用、焚烧、破坏或对产品进行化学处理，因为它们含有GaAs（砷化镓）材料。
    产品处理：
    小尺寸激光器容易因外部应力（如过高温度和静电放电）而损坏。请注意产品的处理方式，并在*大额定值范围内使用。QD Laser对因不当处理、异常物理或电气应力导致的任何故障或异常操作不承担责任。
    RoHS：
    本产品符合RoHS 相关指令 (EU) 2015/863的要求。
