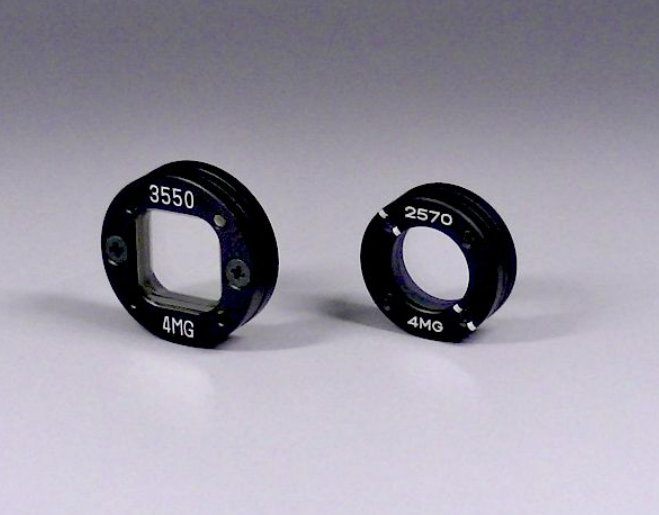

Optogama空气隙波片 零级波片 1/4波长板 空气隙零级波片

日本西格玛光机SIGMAKOKI空气隙型波长板WPQG的共同指标：

共同指标
材质	水晶
框架材质	铝合金 表面处理：黑色氧化
基板面型精度	λ/10
光束偏角	＜5″
镀膜	所有透光面：防反射膜（共4面）
透过率	＞98％
表面质量	20－10

日本西格玛光机SIGMAKOKI空气隙型波长板WPQG的特点：
- 2片晶体结构的零次波长板，相位差的温度稳定性好。
- 备有可旋转偏光方向的1/2波长板，以及能将直线偏光变换为圆偏光的1/4波长板2种类型。
- 光学元件被固定在镜框内，使用时不容易在镜片内产生额外的应力而导致特性变差。
- 2枚元件的每个面（共4面）都镀有防反射膜，透过率高。

日本西格玛光机SIGMAKOKI空气隙型波长板WPQG的信息：
- 承接定制产品目录上没有的使用波长的波长板。

OPTOSIGMA空气隙零级波片/空气隙波片WPQG注意事项：
- 请务必确认入射激光光束的能量密度是否低于激光损伤阈值。
- 透镜或凹面反射镜汇聚过的光束，更要注意确认其能量密度是否超过元件固有的激光损伤阈值，否则容易发生激光损伤。
- 使用波长和规定值不一致时，不能得到要求的相位差。波长偏离1%时，1/2波长板会产生1.8度的相位差偏差，1/4波长板会产生0.9度的相位差偏差。
- 镜框的厚度8.4mm的公差较大，设计机械固定结构时请注意。
- 请不要松动固定波长板框架的螺钉，否则，会破坏结构，影响使用特性，甚至，水晶都可能会掉出来。
- 波长板框架受到外力撞击的话，元件之间的相对位置可能会发生变化，导致光学特性变差。


OPTOSIGMA空气隙零级波片WPQG规格参数：

λ/2波长板/零级二分之一波片
型号	框径	适用波长	有效范围	纯延迟设计值	纯延迟误差	激光损伤阈值※
WPQG-25.4C-2570-2M	φ25.4mm	257nm	φ15mm	128.5nm	-	1.4J/cm2
WPQG-25.4C-3430-2M	φ25.4mm	343nm	φ15mm	171.5nm	-	4J/cm2
WPQG-25.4C-5150-2M	φ25.4mm	515nm	φ15mm	257.5nm	-	4J/cm2
WPQG-25.4C-10300-2M	φ25.4mm	1030nm	φ15mm	515nm	-	10J/cm2
WPQG-2570-2M	φ30mm	257nm	□15mm	128.5nm	-	1.4J/cm2
WPQG-2660-2M	φ30mm	266nm	□15mm	133nm	＜λ/50	1.4J/cm2
WPQG-3430-2M	φ30mm	343nm	□15mm	171.5nm	-	4J/cm2
WPQG-3550-2M	φ30mm	355nm	□15mm	177.5nm	＜λ/50	4J/cm2
WPQG-5150-2M	φ30mm	515nm	□15mm	257.5nm	-	4J/cm2
WPQG-5320-2M	φ30mm	532nm	□15mm	266nm	λ/100～λ/200	4J/cm2
WPQG-10300-2M	φ30mm	1030nm	□15mm	515nm	-	10J/cm2
WPQG-10640-2M	φ30mm	1064nm	□15mm	532nm	λ/200～λ/500	7J/cm2

※激光脉冲宽 10ns、重复频率 20Hz


λ/4波长板/零级四分之一波片
型号	框径	适用波长	有效范围	纯延迟设计值	纯延迟误差	激光损伤阈值※
WPQG-25.4C-2570-4M	φ25.4mm	257nm	φ15mm	64.4nm	-	1.4J/cm2
WPQG-25.4C-3430-4M	φ25.4mm	343nm	φ15mm	128.5nm	-	4J/cm2
WPQG-25.4C-5150-4M	φ25.4mm	515nm	φ15mm	171.5nm	-	4J/cm2
WPQG-25.4C-10300-4M	φ25.4mm	1030nm	φ15mm	257.5nm	-	10J/cm2
WPQG-2570-4M	φ30mm	257nm	□15mm	64.4nm	-	1.4J/cm2
WPQG-2660-4M	φ30mm	266nm	□15mm	66.5nm	＜λ/50	1.4J/cm2
WPQG-3430-4M	φ30mm	343nm	□15mm	128.5nm	-	4J/cm2
WPQG-3550-4M	φ30mm	355nm	□15mm	88.8nm	＜λ/50	4J/cm2
WPQG-5150-4M	φ30mm	515nm	□15mm	171.5nm	-	4J/cm2
WPQG-5320-4M	φ30mm	532nm	□15mm	133.0nm	λ/100～λ/200	4J/cm2
WPQG-10300-4M	φ30mm	1030nm	□15mm	257.5nm	-	10J/cm2
WPQG-10640-4M	φ30mm	1064nm	□15mm	266.0nm	λ/200～λ/500	7J/cm2

※激光脉冲宽 10ns、重复频率 20Hz
