| | 加工定制：否 | | 品牌：西格玛光机 | | 型号：HBCH-10/15/20-550、HBCH-10/15/2 | |
| | 材质：bk7 | | 装箱数：1 | | | |
400nm-1550nm可选，BK7材质，非偏振宽带的复合立方体分光镜
复合分束立方是用于可见光或红外光宽带谱区的非偏光型半反射镜。可以用于多波长激光或可见光的偏光实验。这里的“复合”指的是多层电介质膜和金属膜的复合膜，兼备非偏光和宽带谱区两个特点。非偏光宽带立方体半反射镜是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与复合分光立方体有效范围直径相同时，透过光或反射光不会渐晕或变小。非偏振分光立方体和直线偏光的偏光方向无关，反射光和透过光的分束比（１:１）保持不变
Optosigma非偏光宽带立方体半反射镜HBCH型号汇总列表
| 型号 |
适用波长
〔nm〕 |
A＝B＝C
〔mm〕 |
透过率
〔%〕 |
P·S偏光的透过率差
｜Ｔp-Ts｜〔%〕 |
| HBCH-10-550 |
400〜700 |
10 |
45±10（550nm） |
＜10 |
| HBCH-15-550 |
400〜700 |
15 |
45±10（550nm） |
＜10 |
| HBCH-20-550 |
400〜700 |
20 |
45±10（550nm） |
＜10 |
| HBCH-10-NIR |
700〜1100 |
10 |
47±10（900nm） |
＜20（＜10：800〜1100nm） |
| HBCH-15-NIR |
700〜1100 |
15 |
47±10（900nm） |
＜20（＜10：800〜1100nm） |
| HBCH-20-NIR |
700〜1100 |
20 |
47±10（900nm） |
＜20（＜10：800〜1100nm） |
| HBCH-10-IR |
1300〜1550 |
10 |
45±10（1400nm） |
＜10 |
| HBCH-15-IR |
1300〜1550 |
15 |
45±10（1400nm） |
＜10 |
| HBCH-20-IR |
1300〜1550 |
20 |
45±10（1400nm） |
＜10 |
Optosigma HBCH复合立方体分光镜技术指标
| 共同指标 |
| 材质 |
BK7 |
| 基材面型精度 |
λ/4 |
| 透过光束偏角 |
＜5′ |
| 镀膜 |
斜面 多层电介质膜和金属膜的复合膜
侧面4面 防反射膜 |
| 入射角度 |
０° |
| 分束比（反射：透过） |
１：１ |
| 激光损伤阈值 |
0.3J/cm2（脉冲宽10ns，重复频率20Hz） |
| 表面质量 |
40－20 |
| 有效范围 |
外形尺寸85%的正方形的内切圆 |

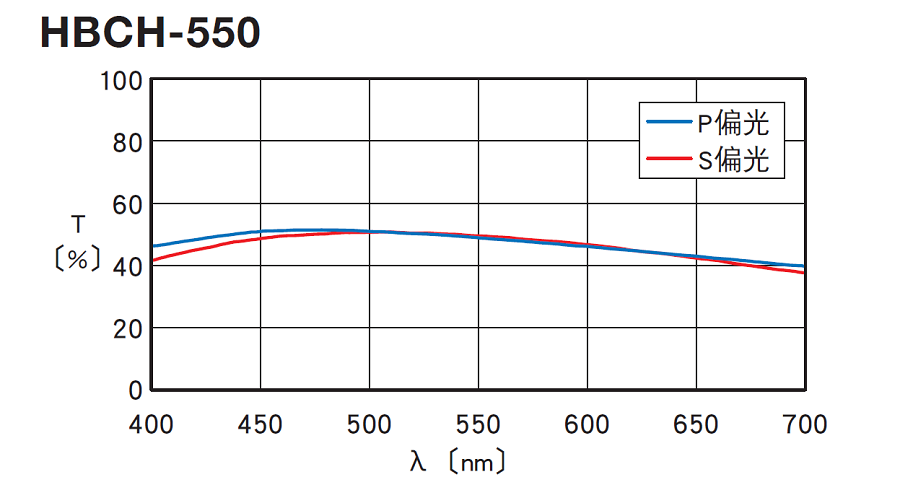

非偏光宽带立方体半反射镜透过率波长特性（参考数据）T：透过率
